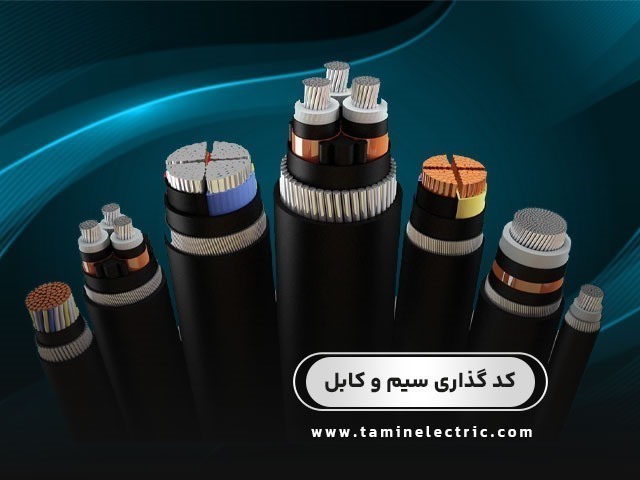

كد گذاری سیم و كابل های برق مطابق استاندارد VDE

بخش اول  : مشخصات لایه های اصلی کابل

۱- هویت طراحی یا استاندارد

حرف N  مطابق با استاندارد DIN VDE آلمان

حرف (N)  مشابه با استاندارد DIN VDE آلمان

۲- جنس هادی

A آلومینیوم

– هادی مس ( چون اکثر کابل ها از جنس مس می باشند خالی میمونه )

۳- جنس عایق

Y  پی وی سی

۲Y  پلی اتیلن

۲X  پلی اتیلن مستحکم یا کراس لینک

–    کاغذ اشباع شده

۴- هادی متمرکز یا اسکرین

C هادی مسی هم مرکز

CW هادی هم مرکز مسی موجی شکل

CE هادی هم مرکز مسی بر روی هر هسته

S شیلد مسی ( حفاظ شامل سیم های مسی )

SE شیلد مسی حفاظ شامل سیم های مسی بر روی هر هسته

H لایه های هادی

F حفاظ طولی مقاوم در برابر آب

۵- زره یا آرموز

B    زره نوار فولادی

F    زره از سیم های فولادی گالوانیزه تخت

G    نوارهای فولادی گالوانیزه مارپیچی

R    زره از سیم های فولادی گالوانیزه با مقطع گرد

۶- جنس غلاف یا شیت

A    پوشش از آمیزه نخ کنفی

K    غلاف سربی

KL   غلاف نازک آلمینیومی

Y    شیت پی وی سی

۲Y  شیت پلی اتیلن

یک کابل می تواند دارای یک غلاف داخلی و غلاف خارجی به طور همزمان باشد. غلاف خارجی یا ژاکت کابل در حقیقت همان لایه نهایی کابل است ( به عنوان مثال Y آخر در حروف NYY نشان دهنده شیت یا ژاکت از نوع PVC در لایه نهایی کابل است ) غلاف داخلی نیز می تواند جهت کاربردهای متفاوت به کابل اضافه گردد ( غلاف سربی، غلاف آلومینیومی و … )

در صورتی که یک کابل هر دولایه مذکور را دارا باشد، در کدگذاری کابل، از هر دو کد جهت نشان دادن دو لایه شیت استفاده خواهد شد.

به عنوان مثال در کد گذاری کابل NYKY-O یک کابل مفتولی مسی در کنار N که استاندارد DIN را نشان می دهد چیزی نوشته نشده است پس کابل مسی است. همچنین افشان بودن کابل در حروف نشان داده نشده، پس کابل مفتولی است. با عایق پی وی سی (Y) می باشد. شیت داخلی (غلاف) آن سربی (K) و شیت خارجی (غلاف خارجی یا ژاکت ) آن PVC می باشد (Y). در ضمن کابل مذکور دارای رشته ای مجزا برای ارت (زرد/سبز) نمی باشد (O)

بخش دوم : هادی حفاظتی

۷- هادی حفاظتی

J    شامل هادی محفاظ – هادی به رنگ زرد/سبز مسی

O    فاقد هادی محفاظ – فاقد هادی به رنگ زرد/سبز مسی

این کدهای اختصاری معمولا در کابل های multi core یا چندرشته دیده می شود و بدین معناست که یکی از رشته کابل های مورد نظر از نوع سبز/زرد (ارت) می باشد. به عنوان مثال کابل ۲٫۵×۴ از نوع NYY-J ، یک کابل ۴ رشته بوده که یکی از ۴ رشته آن ارت (سبز/زرد) می باشد.

کد O در کابل معمولا برای تاکید بر آن که هیچ کدام از رشته ها سبز/ زرد نمی باشد. آورده شده و در بیشتر مواقع مشاهده می شود، کابلی با مشخصاتی مانند NYY-O ،با اسم NYY نیز به فروش می رسد.

۸- تعداد رشته ها

این عدد نشان گر تعداد رشته های کابل می باشد و بعد از آن یک علامت ضرب × گذاشته می شود

بخش سوم : سطح مقطع هر رشته

۹- سطح مقطع هادی برحسب میلی متر مربع

سطح مقطه هر رشته هادی داخل کابل در این قسمت مشخص میشه به عنوان مثال NYCY 3×۲۵+۱۶ دارای سه هادی ۲۵ میلیمتر مربعی و یک هادی ۱۶ میلیمتر مربعی است.

کابل 185

۱۰- نوع هادی

r  هادی با مقطع گرد

s   هادی با مقطع قطاعی

o  هادی با مقطع بیضی شکل

e  هادی مفتولی با مقطع گرد

m  هادی رشته ای افشان

h   هادی با مقطع گرد توخالی

/v  هادی فشرده

به عنوان مثال se کابلی قطاعی بوده که هر قطاع (سکتور) به صورت مفتولی است، به همین ترتیب کابل re کابلی مفتولی و گرد، کابل sm کابلی رشته ای و قطاعی و rm کابلی رشته ای و گرد می باشند.

بخش چهارم : ولتاژ اسمی کابل

۱۱- رنج ولتاژ نامی

۰,۶/۱     kV

۳,۶/۶     kV

۶/۱۰     kV

۱۲/۲۰     kV

۱۸/۳۰     kV

۲۰/۳۵     kV

۴۰/۶۹     kV

۶۴/۱۱۰     kV

۷۶/۱۳۲     kV

البته بعضی کابل ها نیز با حروف اختصاری ویژه دیگری هم معرفی می شوند :

۱۲- حروف ویژه

Z   کابل کنترل شماره گذاری شده

A   تک رشته

F   انعطاف پذیر

E   از نوع ایمنی ذاتی که معمولا آبی رنگ هستند

TR  پوسته بیرونی شفاف که معمولا در کابل های کنترلی استفاده می شود

B  دارای سیم تخلیه – این سیم در راستای طول به بخش فلزی شیلد متصل است و شیلد کابل به جای اتصال مستقیم از طریق این سیم زمین می شود، با این کار شیلد راحت تر به ترمینالی جهت زمین کردن اتصال می یابد.

PU   پلی اورتان


براساس استاندارد بین المللی VDE شماره ۰۲۷۱ کابلهای قدرت و کنترل بصورت زیر کد گذاری می‌شوند.
