تابلو برق

تابلو برق چیست؟

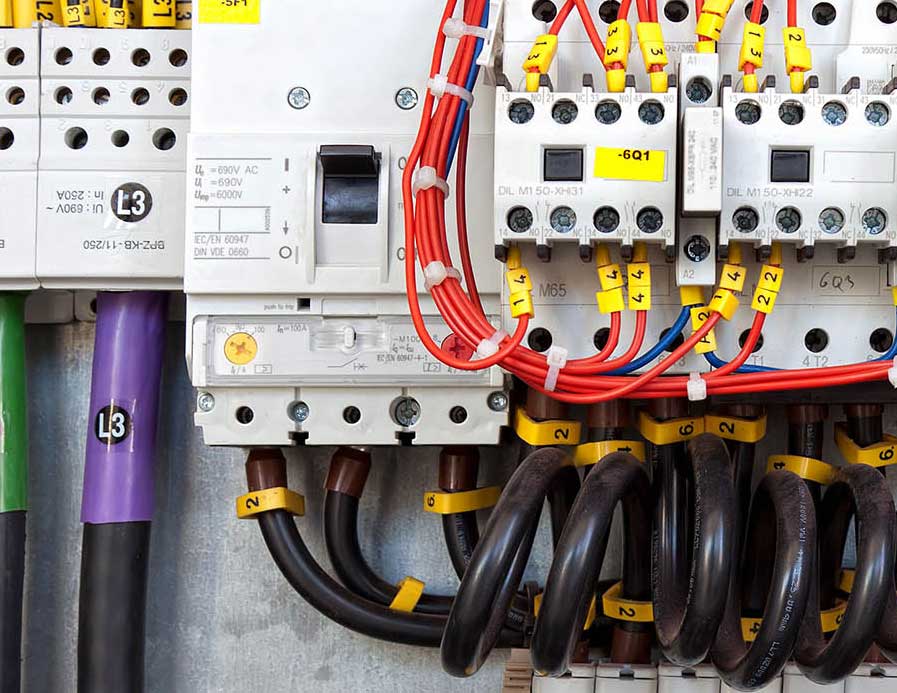

تابلو برق در واقع یک محفظه ی غیر فلزی یا فلزی برای نصب و سیم بندی تجهیزات الکترونیکی یا الکتریکی، اتوماسیون یا برق صنعتی می باشد، که کلیدها و قطعات کنترلی و حفاظتی و لوازم نمایشگر (ولتاژ، جریان، فرکانس، توان، کسینوس فی و…) می توانند در آن نصب شده و با یکدیگر ارتباط داشته باشند. همچنین تابلوهای برق برای پیشگیری از نفوذ کردن شوک الکتریکی به کاربرانِ تجهیزات و حفاظت تجهیزات در مقابل عوامل محیطی بکار برده می‌شوند. امروزه تابلوهای برق یکی از عناصر اساسی واحدهای مسکونی و صنعتی به شمار می آیند.

تابلو‌ برق ها از لحاظ سطح ولتاژ به دو دسته LV و MV تقسیم می‌شوند. تابلوهای فشار ضعیف LV (Low Voltage) در سطح زیر ۱۰۰۰ ولت و تابلوهای فشار متوسط MV (Medium Voltage)  از ۱۰۰۰ تا ۳۶۰۰۰ ولت ساخته می‌شوند.

انواع تابلو برق:

*سلولی
*تابلوی ایستاده
*اصلی
*نیمه اصلی
*فرعی

تابلو برق اصلی در پست برق و در سمت فشار ضعیف ترانس وصل می‌شود در تابلو برق نیمه اصلی قسمت مستقلی از مجموعه را توزیع توان می‌کنند و از تابلوی اصلی تغذیه می‌شود. تابلوی برق فرعی برای توزیع و کنترل سیستم برق خاصی مانند موتور خانه، روشنایی و… بکار برده میشود و از تابلوی اصلی تغذیه می‌کند. معمولا موتور خانه از تابلو‌های نوع ایستاده استفاده می‌کنند.



تابلو برق های فشار ضعیف از لحاظ کاربرد را می‌توان به دسته‌های زیر تقسیم کرد:

A) تابلوهای بانک خازنی که برای اصلاح ضریب توان یک کارگاه ساخته می‌شوند.

B) تابلوهای مارشالینگ که ارتباط بین تابلوهای برق و سیستم کنترل مرکزی (DCS) را فراهم می‌کنند.

C) تابلوهای فرمان موتوری که برای کنترل موتورهای سه فاز ساخته می‌شوند.

D) تابلوهای کنترل صنعتی یا تابلوهای PLC که برای کنترل اتوماتیک فرایندهای صنعتی بکار می روند.

E) تابلوهای توزیع صنعتی که جهت توزیع جریان در یک واحد صنعتی کاربرد دارند.

F) تابلوهای توزیع مسکونی که برای توزیع جریان در یک واحد مسکونی ساخته می‌شوند.

وظایف انواع تابلو برق ها عبارتند از:

  1. کنترل دستی یا اتوماتیک یک فرآیند صنعتی
  2. توزیع برق بین تجهیزات
  3. اصلاح ضریب توان

بحث ما در اینجا درباره تابلو برق های فشار ضعیف یا همان تابلوهای LV است.

چهار دسته بندی متفاوت می توان برای انواع تابلو برق های ارائه داد:

دسته بندی اول را می توان بر اساس محل نصب تابلو مشخص کرد که عبارتند از:

الف. تابلوهای داخلی indoor: این تابلو برق ها در فضای بسته مثل داخل کارگاه یا ساختمان مسکونی نصب می شوند.

ب. تابلوهای خارجی outdoor: که در فضای آزاد نصب می شود.

دسته بندی دوم را می توان بر اساس ساختمان و شکل ظاهری تابلوهای برق مشخص کرد:

الف. تابلوهای Metal Enclosed: به صورت محفظه تمام بسته هستند که تجهیزات در آن نصب می شوند و به دو نوع زیر تقسیم می شود:

metal clad (1: در این تابلو محفظه های مختلف کلید، باس بار، سر کابل و LV از هم جدا شده اند.

Compartment Type (2: در این نوع تابلو ها محفظه های مختلف از یکدیگر جدا نیستند.

ب. تابلوهای کشویی: سرویس راحت تر این تابلو های برق و ایمنی بالاتر آنها سبب شده در صنعت برق به صورت گسترده مورد استقبال قرار بگیرند. این تابلو ها معمولا به دو صورت (MCC تابلوی کنترل موتور) و تابلوی مرکز قدرت که تغذیه کننده تابلوی های MCC هستند ساخته می شوند.

دسته بندی سوم بر اساس نوع عملکرد تابلو برق است که این دسته بندی به صورت زیر است:

الف. تابلوهایی که برای کنترل یک پروسه صنعتی استفاده می شوند که معمولا شامل PLC ها نیز هستند.

ب. تابلو برق هایی که تنها برای کنترل موتورهای DC یا AC بکار برده می شوند که معمولا شامل درایوها، مدارهای فرمان کنتاکتوری، SOFT STRATER ها یا مدارهای راه اندازی موتور به صورت ستاره مثلث نیز می شوند.

پ. تابلوهای توزیع که برای توزیع برق و در حقیقت توزیع جریان بین تجهیزات مختلف صنعتی بکار برده می شوند.

ت. تابلوهای برق اصلاح ضریب قدرت که به تابلوهای بانک خازنی معروف هستند.

البته ممکن است چند مورد از موارد بالا در یک مجموعه تابلو برق کنار هم قرار بگیرند.

دسته بندی چهارم بر اساس ایستایی تابلو است که این دسته بندی به این صورت است:

الف. تابلوی ایستاده self standing: خود ایستا روی پایه های خود می ایستند.

ب. تابلوهای دیواری wall mounted: بر روی دیوار به صورت توکار Flush Mounting یا روکار On Surface استفاده می شوند.
