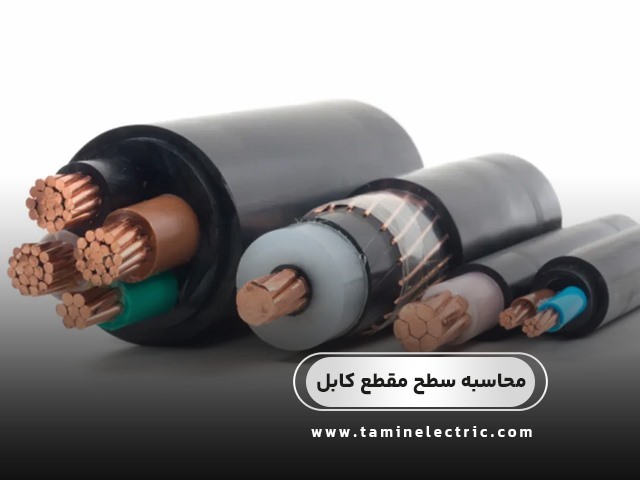

محاسبه سطح مقطع کابل یکی از مهمترین مراحل در طراحی و اجرای سیستمهای برق صنعتی و ساختمانی است. انتخاب سطح مقطع مناسب کابل علاوه بر افزایش ایمنی، باعث بهبود عملکرد تجهیزات الکتریکی، کاهش افت ولتاژ و جلوگیری از گرم شدن بیش از حد سیمها میشود. در این مقاله با روشهای محاسبه سطح مقطع کابل، عوامل مؤثر در انتخاب آن و نکات مهم اجرایی آشنا خواهید شد.
سطح مقطع کابل چیست؟
سطح مقطع کابل به مساحت هادی داخلی کابل گفته میشود که معمولاً بر حسب میلیمتر مربع (mm²) بیان میشود. هرچه سطح مقطع کابل بیشتر باشد، توانایی انتقال جریان الکتریکی نیز افزایش مییابد. کابلها در سایزهای مختلف مانند 1.5، 2.5، 4، 6، 10، 16 و 25 میلیمتر مربع تولید میشوند و انتخاب هر یک به میزان جریان مصرفی بستگی دارد.
اهمیت محاسبه سطح مقطع کابل
محاسبه صحیح سطح مقطع کابل اهمیت زیادی دارد، زیرا انتخاب اشتباه میتواند مشکلات زیر را ایجاد کند:
افزایش دمای کابل و آسیب به عایق
افت ولتاژ بیش از حد
کاهش راندمان سیستم برق
افزایش خطر آتشسوزی
خرابی تجهیزات الکتریکی
بنابراین، انتخاب کابل مناسب نقش مهمی در ایمنی و طول عمر سیستم برق ایفا میکند.
عوامل مؤثر در محاسبه سطح مقطع کابل
1. میزان جریان مصرفی
مهمترین عامل در انتخاب سطح مقطع کابل، جریان عبوری از آن است. هرچه جریان مصرفی بیشتر باشد، باید از کابل با سطح مقطع بزرگتر استفاده شود.
2. طول مسیر کابل
افزایش طول کابل باعث افزایش افت ولتاژ میشود. در مسیرهای طولانی معمولاً لازم است سطح مقطع کابل افزایش یابد.
3. نوع هادی کابل
کابلها معمولاً از جنس مس یا آلومینیوم ساخته میشوند. کابلهای مسی به دلیل هدایت الکتریکی بالاتر، در سطح مقطع کمتر جریان بیشتری را عبور میدهند.
4. شرایط محیطی
دمای محیط، نحوه نصب کابل (داخل سینی، زیر خاک، داخل لوله) و تعداد کابلهای مجاور بر ظرفیت جریاندهی کابل تأثیرگذار هستند.
5. میزان افت ولتاژ مجاز
بر اساس استانداردها، افت ولتاژ نباید از حد مشخصی بیشتر شود. در بسیاری از تأسیسات، افت ولتاژ مجاز بین 3 تا 5 درصد در نظر گرفته میشود.
فرمول محاسبه سطح مقطع کابل
برای محاسبه تقریبی سطح مقطع کابل در مدارهای تکفاز میتوان از رابطه زیر استفاده کرد:
سطح مقطع کابل (mm²) = (2 × طول مسیر × جریان) ÷ (56 × افت ولتاژ مجاز)
در سیستمهای سهفاز نیز از فرمولهای تخصصیتر استفاده میشود که باید توسط مهندسان برق و بر اساس استانداردهای مربوطه محاسبه شوند.
اشتباهات رایج در انتخاب سطح مقطع کابل
برخی از اشتباهات رایج عبارتاند از:
انتخاب کابل صرفاً بر اساس قیمت
نادیده گرفتن طول مسیر
عدم توجه به افت ولتاژ
استفاده از کابل نامرغوب و غیراستاندارد
محاسبه نکردن جریان واقعی مصرفکننده
نکات مهم هنگام انتخاب کابل
همواره از کابلهای استاندارد استفاده کنید.
شرایط محیطی محل نصب را بررسی نمایید.
در پروژههای صنعتی از مشاوره مهندس برق بهره بگیرید.
افت ولتاژ را در محاسبات لحاظ کنید.
ظرفیت توسعه آینده سیستم را در نظر بگیرید.
جمع بندی
محاسبه سطح مقطع کابل یکی از مهمترین بخشهای طراحی سیستمهای الکتریکی است. انتخاب صحیح کابل علاوه بر افزایش ایمنی، از افت ولتاژ، افزایش دما و خرابی تجهیزات جلوگیری میکند. برای انتخاب دقیق، باید عواملی مانند جریان مصرفی، طول مسیر، نوع هادی و شرایط نصب بهطور کامل بررسی شوند.
❓ سوالات متداول درباره محاسبه سطح مقطع کابل
1. چرا محاسبه سطح مقطع کابل اهمیت دارد؟
محاسبه صحیح سطح مقطع کابل باعث افزایش ایمنی، کاهش افت ولتاژ، جلوگیری از گرم شدن بیش از حد کابل و افزایش طول عمر تجهیزات الکتریکی میشود.
2. سطح مقطع کابل بر چه اساسی انتخاب میشود؟
سطح مقطع کابل بر اساس عواملی مانند جریان مصرفی، طول مسیر کابل، میزان افت ولتاژ مجاز، نوع هادی (مس یا آلومینیوم) و شرایط محیطی تعیین میشود.
3. آیا طول کابل در انتخاب سطح مقطع تأثیر دارد؟
بله، هرچه طول کابل بیشتر باشد، افت ولتاژ افزایش مییابد و ممکن است نیاز به استفاده از کابل با سطح مقطع بزرگتر باشد.
4. تفاوت کابل مسی و آلومینیومی در چیست؟
کابلهای مسی رسانایی الکتریکی بالاتری دارند و در سطح مقطع کمتر، جریان بیشتری را عبور میدهند. در مقابل، کابلهای آلومینیومی سبکتر و ارزانتر هستند اما برای انتقال جریان مشابه به سطح مقطع بیشتری نیاز دارند.
5. چگونه میتوان افت ولتاژ کابل را محاسبه کرد؟
افت ولتاژ با استفاده از فرمولهای مهندسی و بر اساس طول مسیر، جریان عبوری، جنس هادی و سطح مقطع کابل محاسبه میشود. در پروژههای صنعتی معمولاً از نرمافزارهای تخصصی نیز استفاده میشود.
6. برای مدار پریزهای خانگی معمولاً از چه سطح مقطع کابلی استفاده میشود؟
در اکثر ساختمانهای مسکونی، برای مدار پریزها از کابل 2.5 میلیمتر مربع و برای روشنایی از کابل 1.5 میلیمتر مربع استفاده میشود؛ البته این مقدار به طراحی و استانداردهای پروژه بستگی دارد.
7. آیا انتخاب کابل با سطح مقطع بزرگتر همیشه بهتر است؟
خیر. انتخاب کابل با سطح مقطع بیش از حد نیاز، باعث افزایش هزینههای پروژه میشود. بهترین انتخاب، کابلی است که متناسب با شرایط واقعی مدار و مطابق استانداردها انتخاب شود.
