صفحه مسی ارت چیست؟ بررسی مشخصات، کاربردها، مزایا و نکات مهم خرید
مقدمه
سیستم اتصال زمین یا ارتینگ (Earthing/Grounding) یکی از مهمترین بخشهای تأسیسات الکتریکی است که وظیفه آن ایجاد مسیری ایمن برای عبور جریانهای خطا، تخلیه جریانهای ناشی از صاعقه و کمک به حفاظت از افراد و تجهیزات الکتریکی است.
یکی از روشهای اجرای الکترود زمین، استفاده از صفحه مسی ارت است. صفحه مسی به دلیل رسانایی الکتریکی بالا، مقاومت مناسب در برابر خوردگی و دوام قابلتوجه، در برخی پروژههای ساختمانی، صنعتی، مخابراتی و سیستمهای حفاظت در برابر صاعقه مورد استفاده قرار میگیرد.
با این حال، انتخاب صفحه مسی صرفاً بر اساس ابعاد یا ضخامت آن کافی نیست و عواملی مانند مقاومت ویژه خاک، شرایط رطوبتی، نوع اتصال، جنس مس و الزامات استاندارد باید در طراحی در نظر گرفته شوند.
صفحه مسی ارت چیست؟

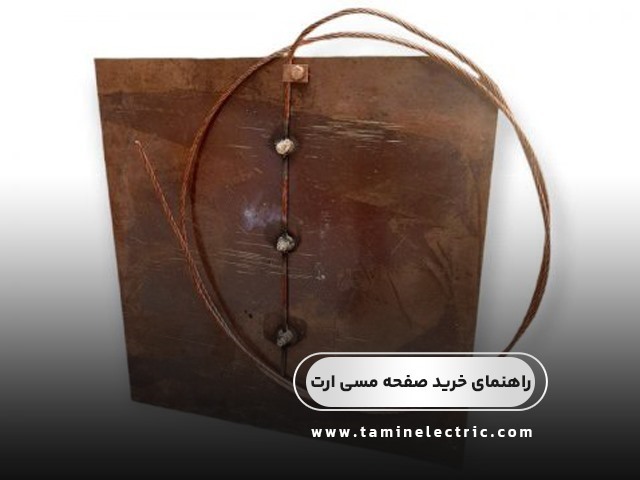

صفحه مسی ارت یک قطعه فلزی رسانا است که در داخل خاک نصب شده و به هادی سیستم اتصال زمین متصل میشود. این صفحه با ایجاد سطح تماس مناسب با خاک، امکان انتقال جریان الکتریکی به زمین را فراهم میکند.
صفحات مسی معمولاً به شکل مربع یا مستطیل ساخته میشوند و میتوانند دارای سوراخ، ترمینال، پیچ یا رابط مخصوص برای اتصال هادی ارت باشند.
در استاندارد IEC 62561-2، صفحه بهعنوان یکی از انواع الکترودهای زمین معرفی شده است و برای الکترودهای صفحهای مسی، حداقل سطح مقطع/مساحت و ضخامت مشخص شده است. در ویرایش 2025 این استاندارد، برای صفحه مسی توپر، مساحت حداقل 2500 سانتیمترمربع و ضخامت حداقل 2 میلیمتر ذکر شده است.
چرا از مس برای سیستم ارت استفاده میشود؟
مس یکی از مناسبترین فلزات برای هادیها و الکترودهای سیستم زمین است، زیرا رسانایی الکتریکی بالایی دارد و در بسیاری از محیطها عملکرد مناسبی در برابر خوردگی از خود نشان میدهد.
مهمترین مزایای صفحه مسی عبارتاند از:
- رسانایی الکتریکی بالا
- دوام مناسب در محیطهای مختلف
- مقاومت نسبتاً خوب در برابر خوردگی
- قابلیت اتصال به هادیهای مسی
- مناسب بودن برای سیستمهای ارت و همبندی
- امکان استفاده در سیستمهای حفاظت در برابر صاعقه، در صورت طراحی مناسب
البته عملکرد واقعی سیستم ارت تنها به جنس صفحه وابسته نیست و شرایط خاک و طراحی کل سیستم تأثیر بسیار زیادی بر مقاومت نهایی زمین دارد.
یکی از مهمترین نکات در خرید صفحه مسی، توجه به مشخصات فنی واقعی محصول است.
بر اساس IEC 62561-2:2025، برای صفحه مسی توپر، حداقل مساحت 2500 سانتیمترمربع و ضخامت 2 میلیمتر مشخص شده است؛ نمونه رایج این حداقل ابعاد، صفحهای با اندازه 500×500 میلیمتر است. این استاندارد همچنین برای صفحات مشبک الزامات متفاوتی دارد.
در برخی استانداردها و دستورالعملهای دیگر، مشخصات متفاوتی دیده میشود. برای مثال، استاندارد IS 3043 حداقل ضخامت 3.15 میلیمتر را برای صفحه مسی ذکر کرده است. بنابراین نمیتوان یک ضخامت واحد را برای تمام پروژهها «استاندارد قطعی» دانست و باید استاندارد مبنای پروژه مشخص باشد.
مشخصات مهم هنگام خرید
بهتر است مشخصات زیر در فاکتور یا دیتاشیت محصول درج شود:
- جنس و گرید مس
- خلوص یا ترکیب آلیاژی
- طول و عرض صفحه
- ضخامت واقعی
- وزن صفحه
- نوع و محل اتصال هادی
- روش ساخت
- استاندارد یا مشخصات فنی مرجع
- گواهی کنترل کیفیت، در صورت نیاز پروژه
صفحه مسی خالص یا مس روکشدار؟
در بازار، علاوه بر صفحه مسی توپر، محصولات مسپوش یا مسروکش نیز وجود دارند.
در صفحه مسی توپر، کل ضخامت صفحه از مس تشکیل شده است؛ در حالی که در محصولات مسپوش، یک هسته فلزی مانند فولاد با لایهای از مس پوشانده میشود.
هر دو نوع میتوانند در سیستمهای اتصال زمین کاربرد داشته باشند، اما مشخصات فنی، ضخامت پوشش مس، روش ساخت و الزامات خوردگی آنها متفاوت است.
برای نمونه، در برخی الزامات استانداردی مربوط به فولاد مسپوش، ضخامت و کیفیت پوشش مس اهمیت ویژهای دارد. بنابراین نباید محصول مسپوش را صرفاً بر اساس ظاهر آن با صفحه مسی توپر یکسان در نظر گرفت.
نحوه انتخاب ابعاد صفحه مسی ارت
انتخاب ابعاد صفحه باید بخشی از طراحی سیستم ارت باشد.
عوامل مهم در انتخاب عبارتاند از:
۱. مقاومت ویژه خاک
نوع خاک، رطوبت، دما، ترکیبات شیمیایی و ساختار لایههای زمین بر عملکرد الکترود تأثیر میگذارند. یک صفحه با ابعاد یکسان ممکن است در دو محل مختلف، مقاومت زمین متفاوتی ایجاد کند.
۲. مقدار مقاومت زمین مورد نیاز
مقدار مقاومت مورد نیاز به نوع تأسیسات و استاندارد یا مشخصات فنی پروژه بستگی دارد. بنابراین نمیتوان برای تمام ساختمانها و تجهیزات یک مقدار ثابت را بهعنوان هدف تعیین کرد.
۳. جریان خطا و شرایط حفاظتی
سیستم زمین باید علاوه بر دستیابی به مقاومت مناسب، از نظر تحمل حرارتی، مکانیکی، خوردگی و جریان خطا نیز بررسی شود. برخی مقررات فنی نیز صراحتاً انتخاب الکترود را بر اساس پایداری حرارتی، استحکام مکانیکی و مقاومت در برابر خوردگی مطرح میکنند.
۴. شرایط محیطی
در خاکهای خورنده، مرطوب یا دارای ترکیبات شیمیایی خاص، انتخاب جنس الکترود و روش اتصال اهمیت بیشتری پیدا میکند.
روش اتصال صفحه مسی به هادی ارت
اتصال بین صفحه و هادی ارت یکی از حساسترین بخشهای سیستم است. یک اتصال ضعیف میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
بسته به طراحی، نوع هادی و الزامات پروژه میتوان از روشهایی مانند:
- اتصال مکانیکی مناسب
- کلمپهای مخصوص ارت
- جوش احتراقی یا Exothermic Welding
- اتصالاتی که توسط سازنده روی صفحه نصب شدهاند
استفاده کرد.
اتصال باید از نظر مکانیکی محکم، از نظر الکتریکی مطمئن و متناسب با شرایط محیطی باشد.
نصب صفحه مسی ارت
نحوه نصب صفحه به طراحی پروژه و شرایط خاک وابسته است. صفحه باید به شکلی در زمین قرار گیرد که تماس مناسبی با خاک اطراف داشته باشد.
در برخی دستورالعملهای فنی برای الکترودهای صفحهای، دفن صفحه در عمق مشخص و حفظ تماس مناسب با خاک مرطوب مورد توجه قرار گرفته است. برای مثال، در IS 3043 حداقل پوشش خاک 600 میلیمتر برای صفحه ذکر شده است.
بنابراین اجرای صفحه ارت نباید صرفاً به «دفن کردن صفحه در یک چاه» محدود شود؛ طراحی محل نصب، نوع خاک، مواد اطراف الکترود، نحوه اتصال و اندازهگیری مقاومت زمین همگی اهمیت دارند.
آیا استفاده از نمک برای چاه ارت مناسب است؟
استفاده از نمک یا مواد خورنده برای کاهش موقت مقاومت زمین ممکن است در کوتاهمدت اثر داشته باشد، اما میتواند خوردگی الکترود و اتصالات را افزایش دهد.
به همین دلیل، انتخاب روش بهبود سیستم زمین باید با توجه به الزامات پروژه و ملاحظات خوردگی انجام شود. استفاده از مواد نامناسب ممکن است عمر مفید صفحه مسی و هادیهای اطراف آن را کاهش دهد.
صفحه مسی ارت در چه پروژههایی استفاده میشود؟
صفحه مسی میتواند در پروژههایی مانند موارد زیر مورد استفاده قرار گیرد:
- ساختمانهای مسکونی و تجاری
- کارخانهها و تأسیسات صنعتی
- تابلوهای برق و تجهیزات الکتریکی
- مراکز مخابراتی
- تجهیزات حساس الکترونیکی
- سیستمهای حفاظت در برابر صاعقه
- تأسیسات و تجهیزات نیازمند سیستم اتصال زمین
البته استفاده از صفحه در همه پروژهها الزاماً بهترین گزینه نیست. در بسیاری از پروژهها ممکن است الکترود میلهای، نوار مسی، شبکه ارت یا ترکیبی از چند الکترود، عملکرد مناسبتری داشته باشد.
نکات مهم هنگام خرید صفحه مسی ارت
برای جلوگیری از خرید محصول نامناسب، بهتر است پیش از خرید این موارد بررسی شوند:
۱. ضخامت واقعی را اندازهگیری کنید.
ضخامت اسمی درجشده در فروشگاه باید با ضخامت واقعی محصول مطابقت داشته باشد.
۲. وزن محصول را با ابعاد آن مقایسه کنید.
وزن میتواند یک شاخص اولیه برای بررسی صحت ضخامت و جنس صفحه باشد.
۳. جنس محصول را مشخص کنید.
«رنگ مسی» یا ظاهر قرمز صفحه بهتنهایی اثبات نمیکند که محصول از مس خالص ساخته شده است.
۴. استاندارد پروژه را مشخص کنید.
در استانداردهای مختلف ممکن است حداقل ضخامت یا ابعاد متفاوت باشد. برای نمونه، IEC 62561-2:2025 و IS 3043 الزامات یکسانی برای صفحه مسی ندارند.
۵. به کیفیت محل اتصال توجه کنید.
سوراخکاری، ترمینال یا رابط صفحه باید برای هادی انتخابشده مناسب باشد.
۶. شرایط خاک را در نظر بگیرید.
انتخاب صفحه بدون بررسی شرایط زمین میتواند باعث عملکرد نامطلوب سیستم شود.
جمعبندی
صفحه مسی ارت یکی از گزینههای شناختهشده برای ایجاد الکترود زمین است که به دلیل رسانایی مناسب و دوام قابلقبول، در پروژههای مختلف مورد استفاده قرار میگیرد. با این حال، کیفیت یک سیستم ارت فقط با خرید یک صفحه مسی مناسب تضمین نمیشود؛ بلکه طراحی صحیح، انتخاب ابعاد مناسب، کیفیت اتصال، شرایط خاک و اجرای اصولی همگی در عملکرد نهایی سیستم نقش دارند.
در زمان خرید، بهتر است به جای تمرکز صرف بر قیمت یا ضخامت، مشخصات فنی کامل محصول و استاندارد مورد نیاز پروژه بررسی شود. برای نمونه، IEC 62561-2:2025 برای صفحه مسی توپر حداقل مساحت 2500 سانتیمترمربع و ضخامت 2 میلیمتر را مشخص میکند، در حالی که برخی استانداردهای دیگر الزامات متفاوتی دارند.
نکته مهم: مقدار مقاومت زمین، ابعاد الکترود و روش اجرای نهایی باید توسط طراح یا متخصص سیستم ارت و مطابق مقررات و استانداردهای قابلاعمال در پروژه تعیین شود.
❓ سوالات متداول درباره صفحه مسی ارت
۱. صفحه مسی ارت چیست؟
صفحه مسی ارت یک الکترود رسانا است که در داخل خاک نصب و به سیستم اتصال زمین متصل میشود. وظیفه آن ایجاد مسیر مناسب برای انتقال جریانهای خطا و جریانهای ناخواسته به زمین است.
۲. چرا برای سیستم ارت از مس استفاده میشود؟
مس رسانایی الکتریکی بالایی دارد و در بسیاری از شرایط محیطی مقاومت مناسبی در برابر خوردگی از خود نشان میدهد. به همین دلیل یکی از فلزات پرکاربرد در هادیها و الکترودهای سیستم زمین است.
۳. بهترین ضخامت صفحه مسی ارت چقدر است؟
یک ضخامت ثابت برای تمام پروژهها وجود ندارد و باید استاندارد مبنای پروژه و شرایط طراحی بررسی شود. بهعنوان نمونه، IEC 62561-2:2025 برای صفحه مسی توپر حداقل ضخامت ۲ میلیمتر را مشخص میکند، در حالی که برخی استانداردها الزامات متفاوتی دارند.
۴. ابعاد استاندارد صفحه مسی ارت چیست؟
ابعاد صفحه به طراحی سیستم ارت و شرایط خاک بستگی دارد. در IEC 62561-2:2025 برای صفحه مسی توپر حداقل مساحت ۲۵۰۰ سانتیمترمربع تعیین شده است؛ بنابراین صفحه ۵۰×۵۰ سانتیمتر یکی از ابعاد منطبق با این حداقل مساحت است.
۵. صفحه مسی خالص بهتر است یا صفحه مسپوش؟
این دو محصول یکسان نیستند. صفحه مسی توپر از مس در تمام ضخامت خود تشکیل شده، در حالی که صفحه مسپوش معمولاً دارای یک هسته فلزی و لایهای از مس است. انتخاب بین آنها باید بر اساس مشخصات فنی، استاندارد پروژه، شرایط خوردگی و بودجه انجام شود.
۶. آیا هرچه صفحه مسی بزرگتر باشد، ارت بهتری ایجاد میکند؟
لزوماً خیر. افزایش سطح الکترود میتواند بر عملکرد سیستم تأثیر بگذارد، اما مقاومت زمین به عوامل متعددی مانند مقاومت ویژه خاک، عمق نصب، رطوبت و آرایش کل سیستم ارت وابسته است.
۷. آیا صفحه مسی ارت برای همه ساختمانها مناسب است؟
خیر. نوع الکترود باید بر اساس طراحی سیستم اتصال زمین، نوع تأسیسات، شرایط خاک و الزامات پروژه انتخاب شود. در برخی پروژهها استفاده از میله ارت، نوار مسی، شبکه ارت یا ترکیبی از الکترودها مناسبتر است.
۸. صفحه مسی ارت در چه عمقی نصب میشود؟
عمق نصب به روش اجرا، شرایط خاک و استاندارد مورد استفاده بستگی دارد. نمیتوان یک عمق ثابت را برای تمام پروژهها تعیین کرد و جزئیات نصب باید در طراحی سیستم ارت مشخص شود.
۹. چگونه میتوان کیفیت صفحه مسی ارت را تشخیص داد؟
بررسی ابعاد و ضخامت واقعی، وزن، جنس و خلوص مس، کیفیت سطح و محل اتصال، روش ساخت و گواهیهای کنترل کیفیت از مهمترین موارد هستند. صرفاً ظاهر مسی محصول برای تشخیص کیفیت آن کافی نیست.
۱۰. وزن صفحه مسی ارت چقدر است؟
وزن به ابعاد، ضخامت و چگالی ماده بستگی دارد. برای یک صفحه مسی توپر میتوان وزن تقریبی را از رابطه «طول × عرض × ضخامت × چگالی مس» محاسبه کرد.
۱۱. آیا استفاده از نمک در چاه ارت توصیه میشود؟
استفاده از نمک میتواند باعث افزایش خوردگی الکترود و اتصالات شود و به کاهش عمر سیستم منجر شود. برای کاهش مقاومت زمین بهتر است از روشها و مواد مناسب و مورد تأیید طراحی استفاده شود.
۱۲. اتصال سیم یا کابل ارت به صفحه مسی چگونه انجام میشود؟
بسته به طراحی و تجهیزات پروژه، اتصال میتواند با کلمپ مناسب، اتصال مکانیکی یا روشهایی مانند جوش احتراقی انجام شود. اتصال باید از نظر الکتریکی و مکانیکی قابلاعتماد و متناسب با شرایط محیطی باشد.
۱۳. آیا صفحه مسی ارت دچار خوردگی میشود؟
مس در بسیاری از محیطها مقاومت خوردگی خوبی دارد، اما در خاکهای بسیار خورنده یا در حضور فلزات نامتجانس و برخی مواد شیمیایی، خوردگی همچنان میتواند رخ دهد. به همین دلیل شرایط خاک و سازگاری فلزات باید در طراحی بررسی شود.
۱۴. آیا صفحه مسی ارت نیاز به تست دارد؟
بله. پس از اجرای سیستم زمین، اندازهگیری و بررسی عملکرد سیستم اهمیت زیادی دارد. روش و معیار پذیرش آزمون باید مطابق استاندارد و مشخصات فنی پروژه تعیین شود.
۱۵. هنگام خرید صفحه مسی ارت به چه نکاتی توجه کنیم؟
مهمترین موارد عبارتاند از: جنس و خلوص مس، ابعاد، ضخامت، وزن، کیفیت ساخت، نوع اتصال، استاندارد مورد نیاز پروژه و شرایط محیط نصب. همچنین بهتر است مشخصات فنی محصول از فروشنده دریافت و با نیاز پروژه تطبیق داده شود.
۱۶. قیمت صفحه مسی ارت به چه عواملی بستگی دارد؟
قیمت معمولاً تحت تأثیر قیمت روز مس، وزن صفحه، ابعاد و ضخامت، خلوص مس، روش تولید، نوع اتصالات و مقدار سفارش قرار میگیرد. بنابراین مقایسه قیمت بدون مقایسه مشخصات فنی میتواند گمراهکننده باشد.
۱۷. آیا میتوان صفحه مسی ارت را بهصورت سفارشی تولید کرد؟
در بسیاری از موارد امکان تولید یا تأمین صفحه با ابعاد، ضخامت و نوع اتصال متفاوت وجود دارد. مشخصات سفارشی باید پیش از تولید با نیازهای فنی پروژه مطابقت داده شود.
۱۸. برای انتخاب صفحه مسی ارت چه اطلاعاتی باید در اختیار فروشنده قرار دهیم؟
بهتر است نوع پروژه، استاندارد مورد استفاده، ابعاد و ضخامت مورد نظر، نوع هادی ارت، شرایط تقریبی خاک و تعداد مورد نیاز را اعلام کنید. این اطلاعات به انتخاب محصول مناسب کمک میکند.
