کابل برق یکی از مهمترین تجهیزات مورد استفاده در سیستمهای الکتریکی و تأسیسات ساختمانی، صنعتی و تجاری است. انتخاب کابل مناسب فقط به سطح مقطع و جنس هادی محدود نمیشود؛ بلکه نوع عایق، روکش، شرایط نصب، میزان حفاظت مکانیکی و محیط مورد استفاده نیز اهمیت زیادی دارد.
کابل برق تک روکش و دو روکش از جمله اصطلاحاتی هستند که در بازار کابل و سیم برق زیاد استفاده میشوند. تفاوت اصلی این محصولات در تعداد و نوع لایههای محافظ اطراف هادیهاست. این تفاوت میتواند روی میزان حفاظت کابل در برابر رطوبت، سایش، ضربه، عوامل محیطی و شرایط نصب تأثیر بگذارد.
در این مقاله بررسی میکنیم کابل تک روکش و دو روکش چیست، چه تفاوتی با یکدیگر دارند و هنگام خرید هرکدام باید به چه نکاتی توجه کرد.
کابل برق تک روکش چیست؟
کابل برق تک روکش به کابلی گفته میشود که هادی یا مجموعه هادیهای آن دارای ساختاری با یک لایه عایقی یا روکش محافظ اصلی است.
البته باید توجه داشت که اصطلاح «تک روکش» یک نامگذاری عمومی در بازار است و لزوماً نام یک ساختار استاندارد واحد نیست. در مشخصات فنی واقعی کابل باید نوع هادی، عایق، غلاف یا روکش و استاندارد محصول بررسی شود.
در یک کابل برق معمولی ممکن است هادی مسی یا آلومینیومی در مرکز قرار داشته باشد و روی آن یک لایه عایق مانند PVC یا XLPE قرار گرفته باشد. در کابلهای چندرشته نیز هر رشته ممکن است عایق جداگانه داشته باشد و سپس مجموعه رشتهها دارای لایههای دیگری شود.
استاندارد IEC 60502-1 برای بخشی از کابلهای قدرت با عایق اکسترودشده، ساختار، ابعاد و الزامات آزمون کابلهای مورد استفاده در نصبهای ثابت را مشخص میکند.
کابل برق دو روکش چیست؟
کابل دو روکش معمولاً به کابلی گفته میشود که علاوه بر عایق اولیه هادی یا رشتهها، دارای یک لایه محافظ یا غلاف خارجی نیز باشد.
این ساختار باعث میشود کابل در برابر برخی عوامل محیطی و مکانیکی حفاظت بیشتری داشته باشد. برای مثال، در یک کابل چندرشته ممکن است ابتدا هر رشته دارای عایق مخصوص خود باشد و سپس مجموعه رشتهها درون یک غلاف خارجی قرار بگیرد.
در نتیجه، دو روکش الزاماً به معنی دو لایه کاملاً یکسان از جنس PVC نیست؛ بلکه باید مشخصات ساختاری کابل از دیتاشیت یا استاندارد سازنده بررسی شود.
تفاوت کابل تک روکش و دو روکش
مهمترین تفاوت این دو نوع کابل در میزان حفاظت و ساختار لایههای بیرونی آنهاست.
| ویژگی |
کابل تک روکش |
کابل دو روکش |
| تعداد لایههای محافظ |
کمتر |
بیشتر |
| حفاظت مکانیکی |
معمولاً کمتر |
معمولاً بیشتر |
| مقاومت در برابر سایش |
متوسط، بسته به نوع کابل |
معمولاً بالاتر |
| حفاظت در برابر عوامل محیطی |
وابسته به نوع روکش |
معمولاً بهتر |
| انعطافپذیری |
در بسیاری از مدلها بیشتر |
ممکن است کمتر باشد |
| قطر کابل |
معمولاً کمتر |
معمولاً بیشتر |
| وزن |
معمولاً کمتر |
معمولاً بیشتر |
| قیمت |
معمولاً اقتصادیتر |
معمولاً بالاتر |
| کاربرد |
محیطهای مناسبتر |
محیطهای سختتر، بسته به طراحی کابل |
نکته مهم: این جدول یک مقایسه عمومی است و نمیتوان صرفاً بر اساس تعداد روکش، عملکرد دو کابل را قطعی مقایسه کرد. نوع مواد، ضخامت لایهها، ساختار هادی و استاندارد کابل نیز اهمیت دارند.

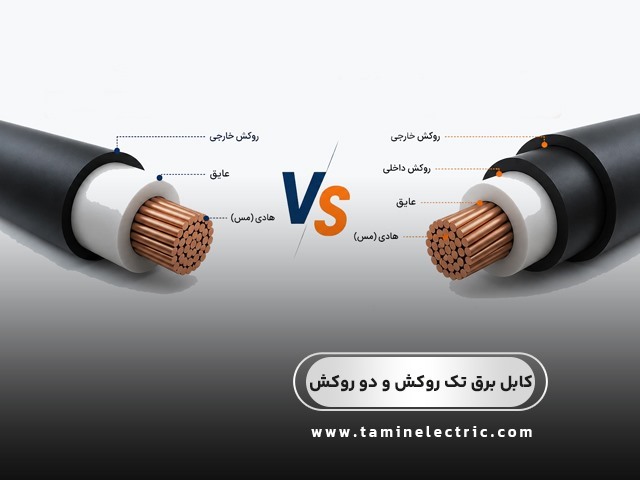

ساختار کابل برق چگونه است؟
برای درک تفاوت کابل تک روکش و دو روکش، ابتدا باید با اجزای اصلی کابل آشنا شویم.
۱. هادی کابل
هادی وظیفه انتقال جریان الکتریکی را بر عهده دارد و معمولاً از مس یا آلومینیوم ساخته میشود.
مس رسانایی الکتریکی بالایی دارد و به همین دلیل در بسیاری از کابلهای برق مورد استفاده قرار میگیرد. آلومینیوم نیز به دلیل وزن کمتر و هزینه متفاوت، در برخی کاربردهای قدرت استفاده میشود.
۲. عایق
عایق اطراف هادی از تماس الکتریکی ناخواسته با محیط یا هادیهای دیگر جلوگیری میکند.
مواد مختلفی برای عایق کابل استفاده میشوند که از جمله آنها میتوان به PVC و XLPE اشاره کرد.
۳. لایههای داخلی و پرکننده
در کابلهای چندرشته، ممکن است برای حفظ شکل کابل و قرارگیری مناسب رشتهها از مواد پرکننده و لایههای مختلف استفاده شود.
۴. روکش یا غلاف خارجی
روکش خارجی، لایهای است که از کابل در برابر عوامل محیطی و مکانیکی محافظت میکند.
نوع این روکش میتواند تأثیر زیادی بر کاربرد کابل داشته باشد.
مزایای کابل برق تک روکش
کابلهای دارای ساختار سادهتر میتوانند در کاربردهای مناسب مزایایی داشته باشند.
وزن کمتر
کاهش تعداد لایههای محافظ میتواند باعث کاهش وزن و قطر کلی کابل شود.
انعطافپذیری مناسب
بسته به طراحی و نوع هادی، کابلهای سادهتر ممکن است برای مسیرهایی که نیاز به خمشدن دارند مناسبتر باشند.
قیمت اقتصادیتر
استفاده از مواد کمتر میتواند در برخی محصولات باعث کاهش قیمت تمامشده شود.
نصب آسانتر
کابلهایی با قطر و وزن کمتر ممکن است در برخی مسیرها راحتتر نصب و جابهجا شوند.
مزایای کابل برق دو روکش
کابلهای دارای لایه محافظ اضافی میتوانند در شرایطی که حفاظت بیشتری مورد نیاز است، گزینه مناسبتری باشند.
حفاظت بیشتر در برابر سایش
روکش خارجی میتواند از لایههای داخلی کابل در برابر تماس و اصطکاک محافظت کند.
مقاومت بهتر در برابر عوامل محیطی
بسته به جنس روکش، کابل میتواند برای شرایطی مانند رطوبت، گردوغبار، تابش خورشید یا برخی مواد شیمیایی مناسبتر باشد.
حفاظت مکانیکی بیشتر
در برخی ساختارها، وجود لایه بیرونی اضافی میتواند مقاومت کابل در برابر آسیبهای مکانیکی را افزایش دهد.
مناسب برای شرایط نصب سختتر
کابلهای دارای غلاف و لایههای حفاظتی مناسب میتوانند برای برخی محیطهای صنعتی یا مسیرهای خاص انتخاب شوند.
کابل تک روکش بهتر است یا دو روکش؟
پاسخ این سؤال به محل استفاده و شرایط پروژه بستگی دارد.
اگر کابل در یک محیط کنترلشده نصب شود و نیاز به حفاظت مکانیکی یا محیطی اضافی نداشته باشد، یک ساختار سادهتر ممکن است انتخاب مناسبی باشد.
اما اگر کابل در محیطی با احتمال سایش، رطوبت، ضربه، آلودگی یا شرایط محیطی سختتر نصب شود، ممکن است کابل دارای روکش محافظ مناسب انتخاب بهتری باشد.
بنابراین نمیتوان گفت کابل دو روکش همیشه بهتر از کابل تک روکش است؛ بلکه باید کابل مناسب با شرایط نصب انتخاب شود.
کاربرد کابل برق تک روکش
کابلهایی با ساختار سادهتر، بسته به نوع طراحی، میتوانند در مواردی مانند:
- سیمکشی داخلی
- تابلوهای برق
- تجهیزات الکتریکی
- مسیرهای حفاظتشده
- برخی کاربردهای ساختمانی
- تجهیزات صنعتی
استفاده شوند.
انتخاب نهایی باید بر اساس مشخصات فنی محصول و الزامات نصب انجام شود.
کاربرد کابل برق دو روکش
کابلهای دارای غلاف یا روکش محافظ اضافی میتوانند در مواردی مانند:
- تأسیسات صنعتی
- مسیرهای در معرض سایش
- برخی محیطهای مرطوب
- تجهیزات و ماشینآلات
- مسیرهای کابلکشی با احتمال آسیب مکانیکی
- برخی کاربردهای فضای باز
مورد استفاده قرار گیرند.
البته مناسب بودن کابل برای فضای باز، دفن مستقیم، محیط مرطوب یا شرایط خاص، باید از روی مشخصات فنی همان محصول تأیید شود و صرفاً «دو روکش بودن» برای این نتیجهگیری کافی نیست.
آیا دو روکش بودن کابل به معنی ضدآب بودن آن است؟
خیر.
این یکی از اشتباهات رایج هنگام خرید کابل برق است.
وجود دو لایه عایق یا روکش بهتنهایی به معنی ضدآب یا مناسب بودن کابل برای غوطهوری در آب نیست.
برای استفاده در محیط مرطوب باید مشخصات سازنده، نوع غلاف، استاندارد محصول و شرایط مجاز نصب بررسی شود.
آیا کابل دو روکش مقاومت بیشتری در برابر آتش دارد؟
تعداد روکشها بهتنهایی معیار مقاومت کابل در برابر آتش نیست.
رفتار کابل در برابر آتش به نوع مواد، ساختار کابل و آزمونهای انجامشده بستگی دارد. برای مثال، استاندارد IEC 60332-1-2:2025 روش آزمون انتشار عمودی شعله برای یک سیم یا کابل منفرد را مشخص میکند. این استاندارد همچنین تأکید میکند که نتیجه آزمون یک کابل منفرد را نباید بهتنهایی به رفتار مجموعهای از کابلها تعمیم داد؛ برای کابلهای نصبشده بهصورت گروهی، استانداردهای سری IEC 60332-3 مطرح میشوند.
بنابراین هنگام خرید کابل مقاوم در برابر شعله، باید استاندارد و نتیجه آزمون مربوط به همان محصول بررسی شود.
هنگام خرید کابل برق تک روکش و دو روکش به چه نکاتی توجه کنیم؟
انتخاب کابل فقط بر اساس «تک روکش» یا «دو روکش» بودن صحیح نیست.
۱. سطح مقطع هادی
سطح مقطع باید متناسب با جریان مصرفی، طول مسیر، روش نصب و افت ولتاژ انتخاب شود.
انتخاب سطح مقطع نامناسب میتواند باعث افزایش دمای هادی و کاهش ایمنی سیستم شود.
۲. جنس هادی
بررسی کنید هادی از مس یا آلومینیوم ساخته شده است و مشخصات آن با نیاز پروژه مطابقت دارد.
۳. نوع عایق و روکش
نوع ماده عایق و غلاف اهمیت زیادی دارد. PVC، XLPE و مواد دیگر رفتار متفاوتی در برابر حرارت، آتش، رطوبت و شرایط محیطی دارند.
۴. ولتاژ نامی
ولتاژ نامی کابل باید با سیستم الکتریکی مورد استفاده مطابقت داشته باشد.
استاندارد IEC 60502-1:2021 برای محدوده مشخصی از کابلهای قدرت با عایق اکسترودشده، الزامات ساخت، ابعاد و آزمون را تعیین میکند.
۵. شرایط نصب
قبل از خرید مشخص کنید کابل قرار است:
- داخل ساختمان نصب شود؛
- داخل لوله قرار گیرد؛
- روی سینی کابل نصب شود؛
- در فضای باز استفاده شود؛
- در محیط مرطوب قرار گیرد؛
- یا در شرایط صنعتی مورد استفاده قرار گیرد.
هر کدام از این شرایط میتواند انتخاب نوع کابل را تغییر دهد.
۶. استاندارد و گواهی کیفیت
بهتر است کابل دارای مشخصات فنی، استاندارد تولید و اطلاعات قابلردیابی از سازنده باشد.
تفاوت کابل تک روکش و دو روکش از نظر قیمت
قیمت کابل به عوامل متعددی بستگی دارد و تعداد لایههای روکش تنها یکی از آنهاست.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- قیمت روز مس یا آلومینیوم
- سطح مقطع هادی
- وزن فلز مصرفی
- نوع عایق
- جنس و ضخامت روکش
- تعداد رشتهها
- استاندارد تولید
- برند و کیفیت ساخت
- متراژ سفارش
بنابراین هنگام مقایسه قیمت دو کابل، بهتر است قیمت را بر اساس مشخصات فنی کامل مقایسه کنید، نه صرفاً قیمت هر متر.
چگونه کابل برق باکیفیت را تشخیص دهیم؟
برای خرید کابل برق باکیفیت، بررسی ظاهر محصول بهتنهایی کافی نیست.
موارد زیر را بررسی کنید:
مشخصات چاپشده روی کابل:
نام سازنده، نوع کابل، سطح مقطع، ولتاژ نامی و سایر اطلاعات مورد نیاز باید تا حد امکان قابل بررسی و تطبیق با مشخصات فنی محصول باشد.
سطح مقطع واقعی هادی:
در کابلهای مسی، میتوان سطح مقطع و وزن مس را با مشخصات اعلامشده مقایسه کرد.
کیفیت روکش:
روکش نباید دارای ترک، پارگی، حفره یا ناهماهنگی غیرعادی باشد.
انعطافپذیری:
میزان انعطاف باید با نوع کابل و کاربرد آن متناسب باشد.
دیتاشیت و استاندارد:
برای پروژههای حساس، مشخصات فنی و گواهیهای مربوط به محصول را از فروشنده یا تولیدکننده دریافت کنید.
آیا کابل دو روکش برای ساختمان بهتر است؟
نه همیشه.
در سیمکشی ساختمان باید ابتدا شرایط نصب، جریان مصرفی، روش کابلکشی، نوع مدار و الزامات مقررات برق بررسی شود.
ممکن است در یک مسیر، کابل دارای غلاف اضافی ضروری باشد و در مسیر دیگر، استفاده از آن هیچ مزیت عملی قابلتوجهی ایجاد نکند.
بنابراین کابل مناسب، کابلی است که برای شرایط همان پروژه طراحی و انتخاب شده باشد.
جمعبندی
کابل برق تک روکش و دو روکش از نظر تعداد و ساختار لایههای عایقی و محافظ با یکدیگر تفاوت دارند، اما این تفاوت بهتنهایی تعیینکننده کیفیت یا مناسب بودن کابل نیست.
کابل تک روکش ممکن است در کاربردهای سادهتر و مسیرهای حفاظتشده گزینهای اقتصادی و مناسب باشد، در حالی که کابل دارای روکش یا غلاف اضافی میتواند در شرایطی که حفاظت مکانیکی و محیطی بیشتری مورد نیاز است، مزیت داشته باشد.
هنگام خرید کابل برق باید مجموعهای از عوامل شامل سطح مقطع، جنس هادی، نوع عایق، نوع روکش، ولتاژ نامی، شرایط نصب، دمای کاری و استاندارد محصول را در نظر گرفت.
همچنین نباید تصور کرد «دو روکش» بهطور خودکار به معنی ضدآب، ضدحریق یا مقاوم در برابر تمام شرایط محیطی است. برای چنین ویژگیهایی باید مشخصات فنی و آزمونهای استاندارد همان کابل بررسی شود. برای نمونه، IEC 60332-1-2 یک روش آزمون مشخص برای انتشار عمودی شعله در یک کابل منفرد ارائه میکند.
در نهایت، برای پروژههای ساختمانی و صنعتی، انتخاب کابل بهتر است بر اساس طراحی مهندسی و مقررات قابلاعمال انجام شود و صرفاً بر اساس قیمت یا تعداد روکش تصمیمگیری نشود.
❓ سوالات متداول درباره کابل تک روکش و دو روکش
1-کابل تک روکش چیست؟
کابل تک روکش بهطور عمومی به کابلی گفته میشود که ساختار حفاظتی سادهتری داشته و یک لایه عایق یا روکش اصلی در ساختار آن وجود دارد. تعریف دقیق آن باید از مشخصات فنی همان کابل مشخص شود.
2-کابل دو روکش چیست؟
کابل دو روکش بهصورت عمومی به کابلی گفته میشود که علاوه بر عایق اولیه، دارای یک لایه حفاظتی یا غلاف اضافی است.
3-کابل دو روکش بهتر است یا تک روکش؟
هیچکدام بهصورت مطلق بهتر نیستند. انتخاب باید بر اساس شرایط نصب، میزان حفاظت مورد نیاز و مشخصات فنی کابل انجام شود.
4-آیا کابل دو روکش ضدآب است؟
خیر. دو روکش بودن بهتنهایی ضدآب بودن کابل را تضمین نمیکند.
5-آیا کابل دو روکش گرانتر است؟
در بسیاری از موارد به دلیل استفاده از مواد و ساختار بیشتر، قیمت آن بالاتر است؛ اما قیمت نهایی به جنس هادی، سطح مقطع، نوع عایق، برند و سایر مشخصات بستگی دارد.
6-آیا کابل تک روکش برای ساختمان مناسب است؟
بسته به نوع کابل و روش نصب، میتواند در برخی کاربردهای ساختمانی مناسب باشد. انتخاب باید مطابق مشخصات فنی و مقررات برق انجام شود.
7-برای خرید کابل برق چه مشخصاتی را باید بدانیم؟
حداقل باید نوع کاربرد، سطح مقطع، جنس هادی، تعداد رشتهها، ولتاژ نامی، شرایط نصب و نوع عایق و روکش مشخص باشد.
8-آیا تعداد روکش روی تحمل جریان کابل تأثیر دارد؟
تعداد روکش بهتنهایی تعیینکننده تحمل جریان نیست. ظرفیت جریان کابل به عواملی مانند سطح مقطع، جنس هادی، دمای کاری، نوع عایق، روش نصب و شرایط دفع حرارت بستگی دارد.
9-استاندارد IEC 60502-1 برای چه کابلهایی است؟
IEC 60502-1:2021 الزامات ساخت، ابعاد و آزمون برخی کابلهای قدرت با عایق اکسترودشده را برای ولتاژهای نامی ۱ و ۳ کیلوولت مشخص میکند.
