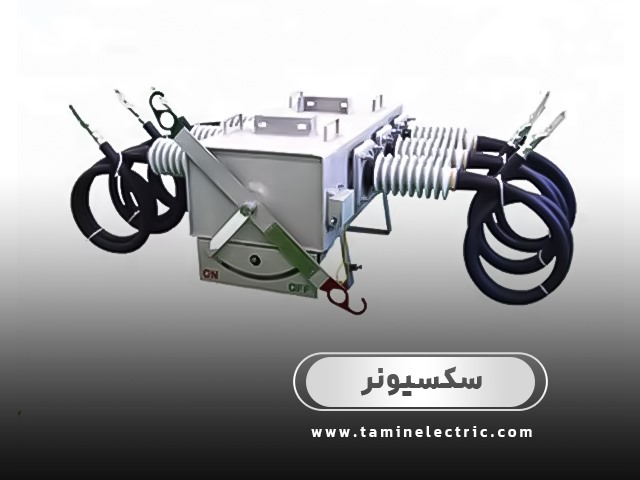

سكسيونر

سكسيونر

24 اسفند 1396

سكسيونر كليدي است غير قابل قطع زير بار يعني سكسيونر عمل قطع و وصل را تحت ولتاژ انجام مي‌‌‌دهد سكسيونرها از لحاظ مكانيزم عملكرد به انواع مختلف تقسيم مي‌‌‌شوند كه عبارتند از:

 1. سكسيونر دوراني

 2. سكسيونر تيغه اي

 3. سكسيونر كشويي

 4. سكسيونر قيچي اي

  5. سكسيونر ارت

با توجه به اينكه سكسيونرهاي موجود در پست 230 كيلو ولت نيروگاه ری از نوع دوراني و پانتوگراف مي‌‌‌باشد به همين سبب به بحث پيرامون سكسيونرهاي دوراني مي‌‌‌پردازيم:

سكسيونر دوراني:

اين نوع سكسيونرها معمولاً از دو تيغه متحرك ساخته شده اند كه در سطح افق تحت زاويه  90درجه دوران مي‌‌‌كند در حالت قطع دو تيغه متحرك به صورت موازي بر روي ايزولاتور قرار مي‌‌‌گيرند اما در حالت وصل هر دو تيغه 90 درجه به سمت يكديگر دوران مي‌‌‌كنند و در داخل هم بصورت يك خط راست قرار مي‌‌‌گيرند كه يكي از تيغه ها داراي فرو رفتگي و تيغه ديگر داراي انگشتي مي‌‌‌باشد كه جهت برقراري اتصال بهتر و مقاومت اهمي‌‌‌ كمتر در درون يكديگر فيكس مي‌‌‌گردند شكل زير نحوه قرار گرفتن تيغه ها را نشان مي‌‌‌دهد.

مكانيزم سكسيونرها:

معمولاً مكانيزم سكسيونرها به نحوي است كه بصورت دستي هم مي‌‌‌توان روي آن مانور كرد اما بعلت اينكه عملكرد قطع و وصل در ولتاژهاي بالا صورت می گيرد معمولا سکسيونرها از راه دور کنترل می شود.

از سكسيونر ارت جهت تخليه پس ماندها در زمان قطع خطوط جهت كار گروه تعميرات روي خطوط استفاده مي‌‌‌شود و محل نصب سكسيونرهاي ارت در ورودي و خروجي پستها مي‌‌‌باشد و با سكسيونر بر روي يك استراكچر واقع مي‌‌‌شوند و نسبت به هم اينترلاك دارند به اين صورت كه تا سكسيونر باز نشده باشد سكسيونر ارت بسته نخواهد شد و عكس آن هم صادق مي‌‌‌باشد بايد توجه داشت از سكسيونر ارت تنها در زمان قطع خطوط استفاده مي‌‌‌شود اگر در هنگام برق‌‌ دار بودن خطوط عمل ارت را انجام مي‌‌‌دهيم موجب صدمات جانبي و خسارات مالي مي‌‌‌گردد.
