کابل ۲۰ کیلو ولت یکی از انواع کابلهای فشار متوسط (MV) است که برای انتقال و توزیع انرژی الکتریکی در ولتاژهای متوسط، معمولاً در شبکههای توزیع برق شهری، صنعتی و نیروگاهی مورد استفاده قرار میگیرد. این کابلها بهگونهای طراحی شدهاند که بتوانند ولتاژ نامی 20kV را با ایمنی بالا، تلفات کم و دوام طولانی انتقال دهند و در برابر تنشهای الکتریکی و محیطی مقاومت مناسبی داشته باشند.
در پروژههای زیرساختی، کارخانهها، پستهای برق و شبکههای توزیع، کابل ۲۰ کیلوولت نقش حیاتی در انتقال پایدار انرژی ایفا میکند و بهعنوان یکی از پرکاربردترین کابلهای فشار متوسط شناخته میشود.
کابل ۲۰ کیلو ولت چیست؟
کابل ۲۰ کیلو ولت به کابلهایی گفته میشود که قادرند برق را با ولتاژ حدود بیست هزار ولت انتقال دهند و معمولاً در شبکههای فشار متوسط استفاده میشوند. این کابلها به دلیل مقاومت بالا در برابر فشارهای حرارتی و مکانیکی، عایقبندی قوی و طول عمر مناسب، نقش کلیدی در انتقال پایدار و مطمئن انرژی دارند. استفاده از این کابلها به شما کمک میکند تا مشکلات شایع مانند افت ولتاژ، اتلاف انرژی و خطرات ایمنی در پروژهها را کاهش دهید.
مزیت اصلی کابل ۲۰ کیلوولت در تحمل شرایط دشوار محیطی و رساندن برق به نقاط دورافتاده است، جایی که استانداردهای ایمنی و کیفیت شبکه باید به دقت رعایت شود. به طور مثال، در پروژههای صنایع بزرگ یا در توسعه شبکههای برقی روستایی، این کابلها به دلیل ویژگیهای خاص خود، انتخاب اول مهندسان و پیمانکاران برق هستند.
تعریف کابل فشار متوسط (MV)
کابل فشار متوسط یا همان کابل MV، نوعی کابل برق است که برای انتقال انرژی الکتریکی در دامنه ولتاژی بین حدود 1 کیلوولت تا 36 کیلوولت طراحی شده است. به عنوان مثال، در بسیاری از پروژههای شهری که برقرسانی به ساختمانهای بزرگ یا کارخانهها انجام میشود، استفاده از کابلهای فشار متوسط رایج است و همین موضوع نشان میدهد این کابلها چقدر در حفظ پایداری و ایمنی شبکه موثرند.
فرق اصلی کابل فشار متوسط با کابلهای فشار پایین یا فشار قوی در میزان ولتاژ قابل تحمل و نوع عایقبندی و ساختار داخلی آن است. برای نمونه، برخلاف کابلهای فشار پایین که عمدتاً برای مصرف خانگی استفاده میشوند، کابل MV باید در برابر ولتاژهای بالاتر، تنشهای حرارتی، و شرایط محیطی سخت مقاومت کند.

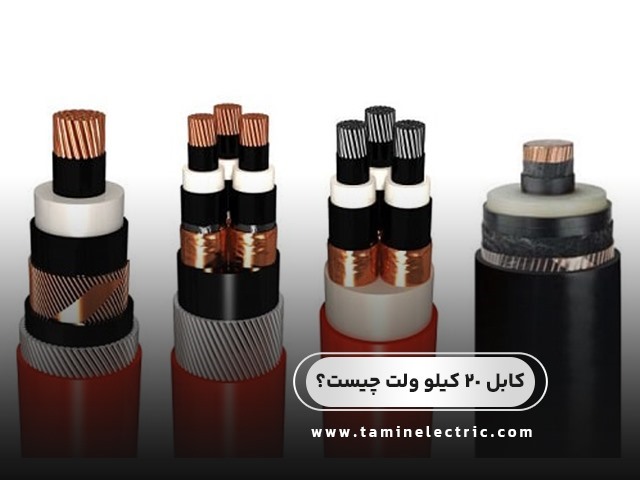

ساختار کابل ۲۰ کیلو ولت
کابلهای ۲۰ کیلو ولت از چندین لایه تخصصی تشکیل شدهاند که هرکدام وظیفه مشخصی در افزایش ایمنی و عملکرد کابل دارند:
هادی (Conductor): از جنس مس یا آلومینیوم
لایه نیمههادی داخلی و خارجی: برای یکنواختسازی میدان الکتریکی
عایق اصلی (XLPE): عایق پلیاتیلن کراسلینک شده با استقامت الکتریکی بالا
شیلد فلزی (Screen): معمولاً از نوار یا سیم مسی برای حفاظت الکترومغناطیسی
غلاف داخلی (Inner Sheath): محافظ لایههای داخلی
آرمور (در نوع زرهدار): جهت مقاومت مکانیکی بیشتر
روکش نهایی (PVC یا PE): محافظ در برابر رطوبت، ضربه و شرایط محیطی
مشخصات فنی کابل 20 کیلو ولت
مشخصات فنی این کابل بسته به نوع طراحی، استاندارد و برند سازنده متفاوت است، اما مهمترین ویژگیهای عمومی آن شامل موارد زیر است:
1. ولتاژ نامی
ولتاژ نامی: 12/20 (24) کیلو ولت
مناسب برای شبکههای فشار متوسط
2. نوع هادی
هادی مسی (Cu): رسانایی بالاتر
هادی آلومینیومی (Al): وزن کمتر و قیمت اقتصادیتر
3. نوع عایق
XLPE (رایجترین نوع)
دارای مقاومت حرارتی و الکتریکی بالا
4. سطح مقطع
از 25 تا 630 میلیمتر مربع (بسته به کاربرد پروژه)
5. استانداردها
IEC 60502-2
ISIRI
VDE
6. دمای کاری
دمای کارکرد عادی: تا 90 درجه سانتیگراد
دمای اتصال کوتاه: تا 250 درجه سانتیگراد (مدت محدود)
انواع کابل ۲۰ کیلو ولت
کابلهای ۲۰ کیلو ولت بر اساس ساختار و کاربرد به چند دسته تقسیم میشوند:
کابل ۲۰ کیلو ولت زرهدار
این نوع کابل دارای لایه آرمور (Steel Wire/Steel Tape) بوده و برای نصب در زمین، محیطهای صنعتی و مکانهایی با تنش مکانیکی بالا مناسب است.
کابل ۲۰ کیلو ولت بدون زره
برای نصب در کانالها، سینی کابل و فضاهای حفاظتشده استفاده میشود و وزن و قیمت کمتری دارد.
کابل ۲۰ کیلو ولت تککور و سهکور
تککور: مناسب شبکههای قدرت و پستها
سهکور: مناسب توزیع برق در پروژههای شهری و صنعتی
کاربردهای کابل ۲۰ کیلو ولت
کابل فشار متوسط ۲۰ کیلو ولت در بخشهای مختلف صنعت برق کاربرد گستردهای دارد:
شبکه توزیع برق شهری
پستهای برق و نیروگاهها
کارخانهها و صنایع سنگین
پروژههای نفت، گاز و پتروشیمی
خطوط انتقال زیرزمینی
شهرکهای صنعتی و تجاری
سیستمهای زیرساختی و عمرانی
این کابلها به دلیل استقامت بالا و طول عمر زیاد، گزینهای ایدهآل برای پروژههای بلندمدت محسوب میشوند.
مزایای کابل ۲۰ کیلو ولت
استفاده از کابل 20kV مزایای فنی و اقتصادی متعددی دارد:
ایمنی بالا در انتقال انرژی
تلفات انرژی کمتر نسبت به کابلهای ضعیفتر
مقاومت بالا در برابر رطوبت و حرارت
طول عمر بالا (بیش از 30 سال در شرایط استاندارد)
مناسب برای نصب دفنی و صنعتی
عملکرد پایدار در بارهای سنگین
راهنمای خرید کابل ۲۰ کیلو ولت
اگر قصد خرید کابل ۲۰ کیلو ولت برای پروژههای برقی یا صنعتی را دارید، توجه به چند نکته کلیدی ضروری است:
1. انتخاب نوع هادی (مسی یا آلومینیومی)
اگر راندمان و افت ولتاژ اهمیت بالایی دارد، هادی مسی انتخاب بهتری است؛ اما برای کاهش هزینه، کابل آلومینیومی گزینه اقتصادیتری محسوب میشود.
2. بررسی نوع عایق
کابلهای XLPE بهترین گزینه برای ولتاژ ۲۰ کیلو ولت هستند، زیرا مقاومت حرارتی و الکتریکی بالاتری دارند.
3. توجه به شرایط نصب
دفنی: کابل زرهدار
کانال یا سینی کابل: بدون زره
محیط مرطوب: روکش PE یا مقاوم در برابر رطوبت
4. استاندارد و برند سازنده
انتخاب کابل دارای استانداردهای معتبر و تاییدیه کیفی، نقش مهمی در ایمنی شبکه برق دارد. برای مثال، در پروژههای صنعتی معمولاً از کابلهای دارای استاندارد IEC استفاده میشود.
5. سطح مقطع مناسب
سطح مقطع باید بر اساس:
طول مسیر کابل
میزان جریان مصرفی
شرایط محیطی
افت ولتاژ مجاز
محاسبه و انتخاب شود.
قیمت کابل ۲۰ کیلو ولت به چه عواملی بستگی دارد؟
قیمت این کابل تحت تأثیر عوامل مختلفی است:
نوع هادی (مس یا آلومینیوم)
سطح مقطع کابل
زرهدار یا بدون زره بودن
برند و کارخانه تولیدکننده
نوسانات قیمت فلزات (مس و آلومینیوم)
نوع روکش و استاندارد ساخت
❓سوالات متداول درباره کابل ۲۰ کیلو ولت
1-کابل ۲۰ کیلو ولت در چه ولتاژی استفاده میشود؟
این کابل برای شبکههای فشار متوسط با ولتاژ نامی 12/20 کیلو ولت و حداکثر 24 کیلو ولت طراحی شده است.
2-تفاوت کابل ۲۰ کیلو ولت با کابل فشار قوی چیست؟
کابل ۲۰ کیلو ولت در دسته کابلهای فشار متوسط قرار میگیرد، در حالی که کابلهای فشار قوی برای ولتاژهای بالاتر از 30 کیلوولت استفاده میشوند.
3-کابل ۲۰ کیلو ولت دفنی باید چه ویژگیهایی داشته باشد؟
باید دارای آرمور (زره)، روکش مقاوم در برابر رطوبت و عایق XLPE باشد تا در برابر فشار مکانیکی و شرایط محیطی مقاوم بماند.
4-عمر مفید کابل ۲۰ کیلو ولت چقدر است؟
در صورت نصب اصولی و استفاده در شرایط استاندارد، عمر مفید این کابلها معمولاً بین 25 تا 40 سال است.
5-کابل ۲۰ کیلو ولت تککور بهتر است یا سهکور؟
برای شبکههای قدرت و انتقال انرژی در مسافتهای طولانی معمولاً تککور استفاده میشود، اما برای توزیع برق در پروژههای شهری، سهکور گزینه مناسبتری است.
