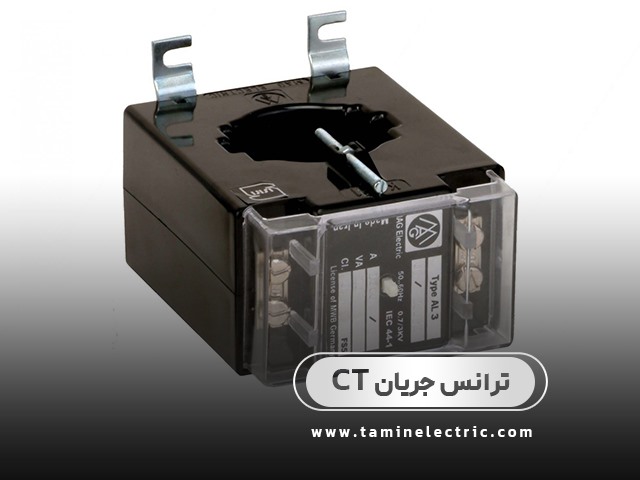

ترانس جريان CT

ترانس جريان CT

24 اسفند 1396

جهت اندازه گيري جريانهاي خيلي بالا و به منظور سنجش و يا حفاظت لازم است كه از مقدار جريان عبوري از خط اطلاع يافت و نظر به اينكه مستقيماً نمي‌‌‌توان از كل جريان در اين نوع دستگاه ها استفاده نمائيم لذا بايستي به طريقي جريان را كاهش داد و از اين جريان براي دستگاه هاي سنجش و حفاظت بهره برد.

ساختمان CT تشكيل شده است از يك سيم پيچ اوليه كه داراي دورهاي كم با ضخامت زياد و سيم پيچ ثانويه داراي دورهاي زياد و سطح مقطع كم مي‌‌‌باشد (سيم پيچ اوليه معمولاً بصورت شين مي‌‌‌باشد)

نكته مهمي ‌‌‌كه در ارتباط با ترانس CT وجود دارد اين است كه ثانويه CT را هيچگاه نبايد باز گذاشت زيرا سيم پيچهاي فشار قوي كه توليد فشار مي‌‌‌كند و چون ثانويه باز مي‌‌‌باشد در نتيجه سيم‌ پيچهاي فشار ضعيف آن توليد فشار نمي‌‌‌كند تا بتواند فشار سيم پيچهاي فشار قوي را خنثي كند در نتيجه شار توليد شده باعث انفجار CT مي‌‌‌شود به همين سبب در هنگام تعويض آمپرمتر ابتدا بايد دو سر CT را اتصال كوتاه كرد سپس آمپرمتر را باز كرد.

پارامترهاي اساسي در CT:

   1.      نقطه اشباع

   2.      نسبت تبديل

   3.      كلاس دقت

   4.      ظرفيت

اكنون به بحث در ارتباط با نقطه اشباع CT مي‌‌‌پردازيم:

ترانسفورماتورهاي جريان جهت جدا كردن مدار دستگاههاي سنجش و حفاظتي از شبكه فشار قوي بكار برده مي‌‌‌شود و اصولاً طوري انتخاب مي‌‌‌شود كه به خوبي بتوانند در شرايط عادي و اضطراري جريان شبكه را اندازه گيري و به دستگاههاي اندازه گيري و حفاظت متصل نمايد اما مسأله اساسي اين است كه هرگاه بنا به عللي جريان شبكه زياد شود (جريان اوليه CT زياد شود) به همان نسبت جريان ثانويه نيز زياد مي‌‌‌شود اما ترانس جريان بايد به گونه اي عمل كند تا اين جريان زياد از دستگاههاي اندازه گيري عبور نكرده و باعث صدمه بر آنها نگردد و از طرفي در دستگاههاي حفاظتي نبايد ايجاد خطا نمايد يعني CT ها به گونه اي ساخته مي‌‌‌شوند كه در جريانهاي زياد اشباع شده و مانع عبور جريان زياد از دستگاههاي اندازه گيري گردد و براي رله هاي حفاظتي جريان زياد را تا حد معيني اجازه دهد تا از رله ها عبور كرده و اين وضعيت بستگي به مشخصه مغناطيسي CT ها دارد و در ترانسهاي جريان جنس هسته مشخص كننده اشباع هسته مي‌‌‌باشد. لذا CT ها داراي چندين هسته هستند كه تعدادي براي اندازه گيري و تعدادي براي حفاظت مي‌‌‌باشد.

همانطور كه مي‌‌‌دانيم در داخل CT و CVT از روغن به عنوان عايق مورد استفاده مي‌‌شود و اين روغن، روغن بسته اي بوده كه در طول عمر CT و CVT نياز به تعويض ندارد بنابراين اگر CT و يا CVT داراي نشتي روغن گردد مي‌‌‌بايست در همان مراحل اوليه توسط اپراتور پست به واحد تعميرات اطلاع داده شود تا نسبت به برطرف كردن عيب اقدام گردد زير اگر قسمتهاي عايقي CT و CVT خالي از روغن گردد CT و CVT در مدت كوتاهي منفجر و خسارت زيادي را به تجهيزات جانبي وارد مي‌‌‌كند اما چنانچه ميزان نشتي روغن در حدي باشد كه روغن نماي CT و CVT خالي از روغن شود اپراتور بايد ضمن اطلاع ديسپاچينگ بلافاصله CT و CVT را از مدار خارج و آنرا كاملاً ايزوله نمايد تا  CT يا CVT صدمه اي نبيند.
