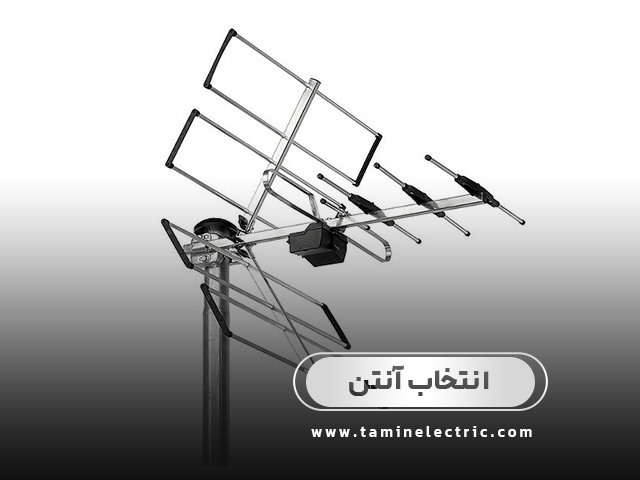

انتخاب آنتن

انتخاب آنتن

02 اردیبهشت 1397

سه فاکتور اساسی باید در انتخاب آنتن در نظر گرفته شود .

•           نوع آنتن

•           بهره آنتن

•           جهت آنتن

نوع آنتن باتوجه به تعداد و فرکانس کانال های مورد دریافت تعیین می گردد. جهت آنتن نیز نسبت به فرستنده تلویزیونی تنظیم می شود. اگر تمام فرستنده ها یا تعدادی از آن ها در یک جهت باشند از آنتن پهن باند ( BROAD BAND ) استفاده می شود و اگر در جهت های متفاوت باشند از آنتن تک کانال استفاده می گردد . انواع معمول آنتن ها عبارتند از :

VHF UHF VHF/UHF VHF/UHF/FM

البته برای دریافت سیگنال FM بهتر است از آنتن جداگانه FM استفاده می گردد. بهره آنتن یک مساله مهم است باید آنتن حداقل سیگنال 0db  را برای ورودی آمپلی فایر مهیا نماید .

در محل های با سیگنال ضعیف باید از آنتن با بهره و اندازه بزرگتر استفاده کرد. در صورتی که باز هم سیگنال مناسب به دست نیامد مجبوریم از پری آمپلی فایر استفاده کنیم. جهت آنتن نیز باید به دقت تنظیم شود . اگر آنتن خوب تنظیم شده باشد نسبت سیگنال هایی که با قسمت جلو آنتن دریافت می گردد به سیگنال هایی که با عقب آنتن دریافت می گردد بیشتر خواهد بود .



 صفحات خورشیدی

برآورد سطح سیگنال

تعیین دقیق سطح سیگنال برای طراحی صحیح سیستم مهم و اساسی است . لذا با استفاده از یک آنتن با بهره مشخص (در صورت امکان همان آنتی که نصب خواهد شد) و یک تلویزیون رنگی قابل حمل و نقل و یک میدان سنج میتوان مقدار سیگنال را در محل نصب آنتن تعیین کرد .

در محل هایی که سیگنال ضعیف است محل آنتن بسیار حساس است . ممکن است در یک محدوده 15 متری تفاوت های فاحشی در مقدار سیگنال وجود داشته باشد . ارتفاع آنتن نیز در مقدار سیگنال موثر است .

ولی این مطلب را باید در نظر داشت که همیشه ارتفاع بالاتر باعث ایجاد سیگنال بیشتر نمی شود بلکه باید مناسب ترین ارتفاع را با آزمایش به دست آورد . میدان سنج نیز برای اندازه گیری سیگنال دریافت شده برای هر کانال به کار می رود.

این تست باید در چند جای سایت انجام گیرد و بهترین محل برای آنتن انتخاب گردد . در صورتی که آنتن به دقت انتخاب شود حتی می تواند بعضی تداخل ها را از بین ببرد . با استفاده از تلویزیون رنگی می توان کیفت سیگنال را در هر کانال مشخص کرد و در صورت وجود تداخل امواج اثر آن را روی تصویر مشاهده نمود .



انتخاب پیش تقویت کننده

در محل هایی که سیگنال ضعیف است ممکن است تقویت اولیه سیگنال لازم شود . در انتخاب پری آمپلی فایر باید چهار نکته را در نظر گرفت :

•           پوشش باند فرکانسی

•           بهره  (GAIN)

•           مقدار نویز

•           توان خروجی

پری آمپلی فایر ها به صورت UHF یا VHF یا VHF/UHF ساخته شده اند بعضی از آن ها دارای مسدود کننده های موج FM هستند تا اگر دریافت FM باعث ایجاد نویز شود آن را بلوکه کنند . پری آمپلی فایر باید سطح سیگنال کافی برای آمپلی فایر توزیع را فراهم کند. هنگام استفاده از آمپلی فایرهای تک کانال هم ممکن است یک پری آمپلی فایر لازم شود. تا سیگنال کافی برای عمل کرد صحیحAGC  فراهم گردد.

مقدار نویز تولید شده توسط پری آمپلی فایر یا همان عدد نویز(figure noise)  نیز باید پایین باشد تا کیفیت سیگنال حفظ شود . تغذیه پری آمپلی فایر که در نزدیکترین فاصله از آنتن نصب شده است از طریق یک منبع تغذیه در داخل ساختمان نیز ممکن است و پس از کاهش دادن ولتاژ به مقدار لازم توسط خطوط سیگنال به پری آمپلی فایر اعمال می شود. توجه کنید بین منبع تغذیه و پری آمپلی فایر یک اسپلیتر معمولی قرار ندهید چون باعث اتصال کوتاه منبع تغذیه می گردد . از مبدل تطبیق امپدانس نیز نباید استفاده نمایید.

پردازش و ترکیب سیگنال

عمل پردازش سیگنال توسط فیلترها – مسدود کننده ها – ترکیب کنند. ها و تضعیف کننده ها انجام می گیرد . در صورت لزوم از مبدل فرکانس UHF به VHF نیز می توان استفاده کرد .

انتخاب آمپلی فایر

در انتخاب آمپلی فایر باید 3 مورد را در نظر گرفت :

1-   فرکانس و تعداد کانال های مورد دریافت

2-   افت کل سیستم

3-   نوع سیگنال ورودی

اگر کانال های هم جوار زیای دریافت شود هر کانال برای جلوگیری از تداخل باید فیلتر شود و برای این منظور معمولا از آمپلی فایرهای تک کانال (STRIP) استفاده می گردد. مقدار ورودی به علاوه بهره تقویت کننده باید از افت کل سیستم بیشتر شود ومعمولا 6db نیز به این مقدار اضافه می کنند . آمپلی فایرهای تک کانال بعد از فیلتر کردن و بلوکه کردن تمام کانال های دیگر به کار می روند و دارای 2 نوع کنترل بهره اتوماتیک (AGC) و دستی هستند . که نوع AGC در شرایط آب و هوایی و محیطی مختلف سطح سیگنال را ثابت نگه می دارند. آمپلی فایرها با ورودی UHF/VHF , VHF ساخته شده اند.در ضمن مقدار سیگنال ورودی به علاوه بهره تقویت کننده نباید از توان خروجی آمپلی فایر بیشتر شود.

قابلیت یا مقدار خروجی آمپلی فایر مقداری است که تقویت کننده بدون برش و یا مدولاسیون عرضی می تواند تحویل دهد. بعضی از آمپلی فایرها دارای کنترل بهره و اعوجاج و نوسان وتضعیف کننده قابل تنظیم می باشد تا سطح سیگنال یکسانی را برای تمام کانال ها ایجاد کنند .
