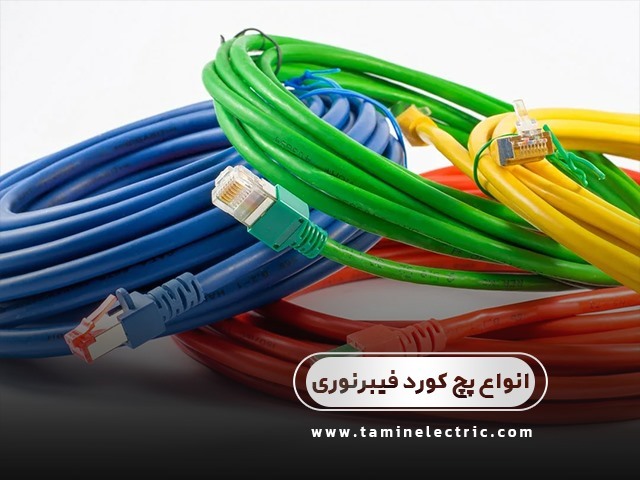

انواع پچ کورد فیبر نوری

انواع پچ کورد فیبر نوری

13 آذر 1397

پچ کورد، پچ‌ لید یا پچ کابل، کابلی الکتریکی یا نوری است که برای اتصال موقت (پچ کردن) یک دستگاه الکترونیکی یا نوری به دستگاهی دیگر، برای هدایت و انتقال سیگنال مورد استفاده قرار می‌گیرد.

پچ کورد شبکه برای اتصال دستگاه‌های مختلف، به ‌عنوان مثال سوئیچ به کامپیوتر یا سوئیچ شبکه به روتر از این کابل‌ها استفاده می‌شود. پچ کوردها معمولاً در رنگ‌های متنوعی تولید می‌شوند تا به‌راحتی قابل تشخیص باشند. این کابل‌ها نسبتاً کوتاه و معمولاً از ۳۰ سانت تا ۱۰ متر هستند.

انواع پچ کورد فیبر نوری:

انواع مختلفی پچ کورد فیبر نوری وجود دارد و می‌توان آن‌ها را به‌طور عمده توسط انواع کانکتور و کابل تقسیم ‌بندی نمود. پچ کوردهای فیبر نوری را می‌توان با انواع کانکتورهای فیبر نوری طبقه‌بندی نمود. به‌عنوان‌مثال، پچ کورد LC به این دلیل که دارای کانکتور LC است به این نام خوانده می‌شود. به همین ترتیب پچ کورد SC، ST، FC، MT-RJ، E2000، MU و MPO / MTP و غیره وجود دارد. یک نوع دیگر دسته ‌بندی که به نوع صیقل دادن فرول کانکتور شده و به سه نوع پچ کورد PC، UPC، APC تقسیم‌ بندی می‌شود.

پچ کورد LC: پچ کورد LC با کانکتور LC خاتمه می‌یابد. LC مخفف کانکتور لوسنت (Lucent) است. کانکتور LC به سبک ساختار فشار و چفت شدن هست این نوع دارای بدنه پلاستیکی و فرول با اندازه دقیق 1.25mm و با جنس سرامیکی است. پچ کورد نوری نوع LC یک نوع محبوب پچ کورد نوری است که فرم کوچک دارد و باعث کاهش اشغال فضا می‌شود و این نوع به‌طور گسترده‌ای برای نصب و راه‌اندازی مناطق پرتراکم و کم‌ حجم استفاده می‌شود. پچ کورد LC از یک فرول 1.25 میلی‌ متر استفاده می‌کند، که به‌اندازه نصف پچ کورد ST است. این پچ کورد در وضعیت سینگل مود عملکرد بسیار خوبی دارد و مورد علاقه اکثر افراد هست و مصرف بالایی دارد. پچ کورد LC با استانداردهای IEC و Telcordia، ANSI / EIA / TIA مطابقت دارد. کانکتور پچ کورد LC هم برای سایز 1.6 mm/2.0mm و همچنین برای سایز 3.0mm استفاده می‌شود.

پچ کورد SC: پچ کوردی است که با کانکتور SC خاتمه می‌یابد. کانکتور SC توسط شرکت ژاپنی NTT اختراع ‌شده است. SC مخفف کانکتور مشترک یا کانکتور میدان و یا کانکتور استاندارد است. استفاده از آن‌ها در ارتباطات داده‌ها و مخابرات فیبر نوری بسیار شایع است. این نوع کانکتور از نوع فشار و کشش بوده و می‌تواند برای 1000 چرخه اتصال استفاده شود. پچ کورد SC در کانکتور خود دارای قفل هست و با این حرکت از طریق فرول سرامیکی یک اتصال تراز و دقیق به وجود می‌آورد. پچ کورد SC کم‌ هزینه، ساده و همچنین بادوام است که از ویژگی ‌های خاص این کانکتور می باشد. این نوع ارزان و باصرفه اقتصادی است. پچ کورد SC به‌طور گسترده‌ ای در شبکه‌های فیبر نوری استفاده می‌شود و می‌تواند با اکسید زیرکونیوم و قاب پلاستیکی همراه باشد.

پچ کورد FC: پچ کورد فیبر نوری FC دارای کانکتور FC هست و نحوه اتصال آن به‌صورت پیچشی است. FC مخفف کانکتور ثابت هست (Fixed Connector). همانند کانکتور SC ،FC نیز توسط کمپانی NTT اختراع شد. پچ کورد FC دارای بدنه فلزی و ساختار پیچشی است. در پچ کورد FC فرول و آستر مورد استفاده در کانکتورها همانند کانکتور SC هست. پچ کورد FC در هر دو حالت سینگی مود و مولتی مود قابل ‌دسترسی است. این نوع پچ کورد در محیط با لرزش بالا می‌تواند به‌ کار برده شود و به‌ صورت پیچشی محکم بسته می‌شود، اما لازم است قبل از سفت و محکم کردن پچ کورد آن را به‌صورت تراز و صحیح وارد نمود.

پچ کوردهای فیبر نوری با انواع مختلف کابل نوری:

پچ کورد می‌تواند با پارامترهای مختلف کابل فیبر نوری تقسیم‌ بندی شود. طبق مواد مصرفی برای کابل به انواع PVC ,Riser Plenum ,OFNR ,OFNP ,LSZH و... تقسیم می‌شود. طبق تعداد کر استفاده‌ شده به دو نوع سیمپلکس و داپلکس تقسیم‌ بندی می‌شود. سیمپلکس از یک کر فیبر و داپلکس از دو کر فیبر نوری استفاده می‌کند. طبق نوع کر مصرفی پچ کورد به دو نوع مالتی مود و سینگل مود تقسیم می‌شود. پچ کورد سینگل مود عموماً زرد رنگ هست با سایز کر فیبر 9/125µm در حالی‌ که مالتی مود نارنجی ‌رنگ با سایز کر فیبر 62.5/125µm هست. علاوه بر این پچ کورد مالتی مود یک تقسیم ‌بندی دیگر دارا هست که به دو نوع OM3 و OM4 گروه‌بندی می‌شود.

ویژگی های فیبر نوری:

1 - رسانایی بالا

2 - مقاوم و مستحکم بودن در برابر عوامل مختلف (همچون خراشیدگی، فشار و...)

3 - انعطاف پذیری بالا
