آشنایی با تجهیزات غیر فعال شبکه

شاید برای شما هم این سوال پیش آمده باشد که تجهیزات غیر فعال شبکه چه چیزهایی هستند و کاربرد آن ها چیست؟ معرفی انواع تجهیزات شبکه غیر فعال یا پسیو passive به گونه ای است که به توان الکتریکی برق نیازی ندارند. تجهیزات شبکه پسیو عبارت اند از: انواع کابل، کانکتور و اتصالات مختلف، داکت یا کانال، انواع رک. ما در این مقاله به بررسی این موضوع میپردازیم. با ما همراه باشید.

انواع تجهیزات غیر فعال شبکه

1. کابل شبکه (Network Cable):

مهم‌ترین بخش هر شبکه، کابل شبکه است که وظیفه انتقال سیگنال بین دستگاه‌ها را دارد.

کابل‌ها در انواع مختلفی تولید می‌شوند:

Cat5e: مناسب شبکه‌های معمولی خانگی و اداری

Cat6 / Cat6a: سرعت بالاتر و کاهش نویز

Cat7 و Cat8: مخصوص شبکه‌های پرسرعت و دیتاسنترها

همچنین از نظر ساختار، به دو دسته UTP (بدون شیلد) و STP (دارای شیلد) تقسیم می‌شوند.

2. پچ کورد (Patch Cord):

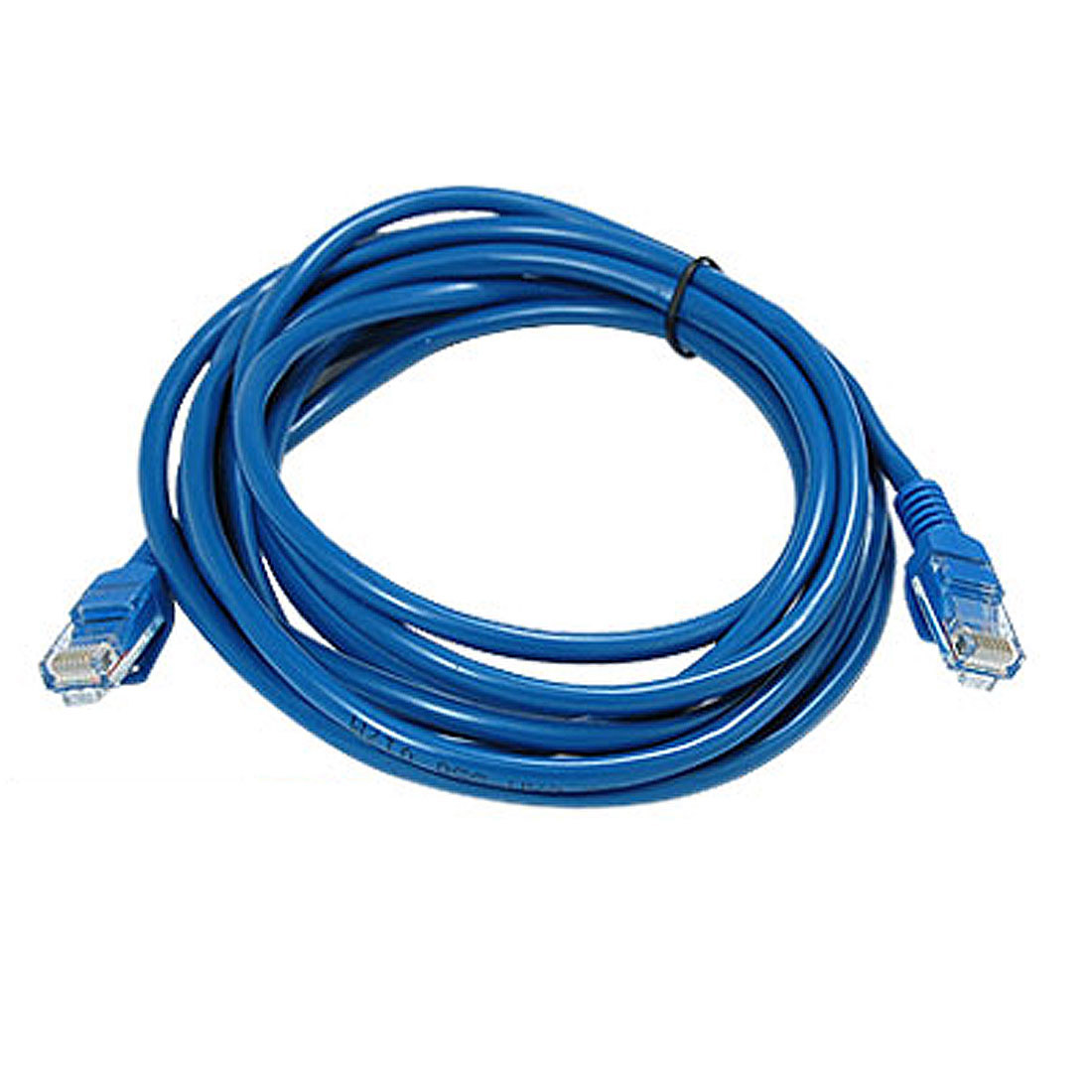

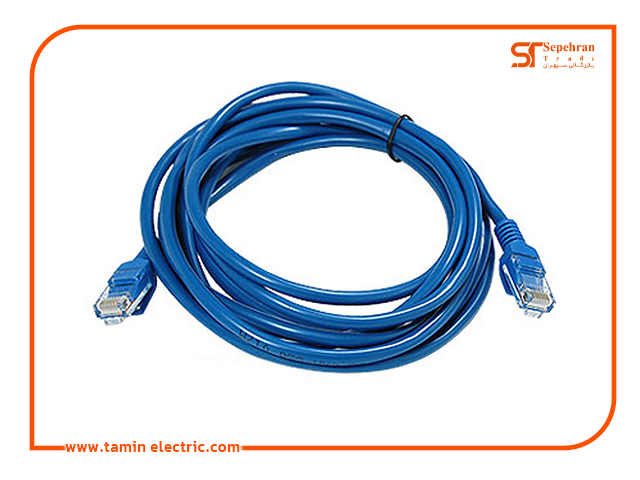

برای اتصال بین سوئیچ شبکه و پچ پنل و همچنین اتصال بین کامپیوتر (کارت شبکه) و پریز شبکه از پچ کورد استفاده میشود. یکی از مهمترین قسمت های شبکه پچ کورد است که میتواند کارایی شبکه را تحت تاثیر قرار دهد.

پچ کوردها در طول های 30 و 50 سانتی 1، 2، 3، 4، 5، 10، 15 متری تولید میشوند و در همان کارخانه 2 سر آن به سوکت RJ45 پانچ می‌شود. پچ کوردها در رنگ های مختلف و با دو نوع ژاکتLSZH ،PVC  ساخته می شوند که دومی فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.

چهار طبقه بندي از نظر پاسخ فرکانسي براي پچ کوردهاي مسي Cat5،Cat5e ،Cat6  و Cat7 مي باشد.

3. پچ پنل (Patch Panel):

پچ پنل نقش توزیع‌کننده دارد و تمام کابل‌های شبکه از نقاط مختلف ساختمان به آن متصل می‌شوند.

مدیریت کابل‌ها را آسان کرده و در صورت خرابی، تعمیر را بسیار سریع‌تر می‌کند.

4. کیستون (Keystone Jack):

کیستون، قطعه‌ای کوچک است که درون پریز شبکه یا پچ پنل نصب می‌شود و کابل شبکه به آن پانچ می‌گردد.

هر کیستون بر اساس نوع کابل (Cat5e, Cat6 و ...) انتخاب می‌شود تا کیفیت سیگنال حفظ شود.

5. رک (Rack):

رک محفظه‌ای فلزی است که برای نصب، سازمان‌دهی و محافظت از تجهیزات شبکه مانند سوئیچ‌ها، مودم‌ها و پچ پنل‌ها استفاده می‌شود.

انواع رک‌ها شامل:

رک دیواری (۴ تا ۱۲ یونیت)

رک ایستاده (تا ۴۲ یونیت)

با تهویه مناسب و درب قفل‌دار برای امنیت بیشتر.

6. ترانکینگ و داکت:

ترانک و داکت، محفظه‌هایی برای عبور و نظم‌دهی کابل‌ها هستند که از آسیب‌دیدگی، پیچ‌خوردگی و آشفتگی سیم‌ها جلوگیری می‌کنند.

برندهایی مثل سوپیتا، لگراند و دانوب از تولیدکنندگان محبوب در این حوزه‌اند.

7. فیس پلیت (Face Plate):

قاب یا صفحه‌ای است که بر روی دیوار نصب می‌شود و جایگاه قرارگیری کیستون یا پریز شبکه را مشخص می‌کند.

فیس پلیت علاوه بر زیبایی، از محل اتصال کابل‌ها نیز محافظت می‌کند.

8. تستر شبکه:

هرچند تستر یک وسیله ساده است، اما نقش حیاتی در اطمینان از سلامت کابل‌کشی و اتصالات شبکه دارد.

با تستر می‌توان اتصال نادرست یا قطعی در کابل‌ها را شناسایی کرد.

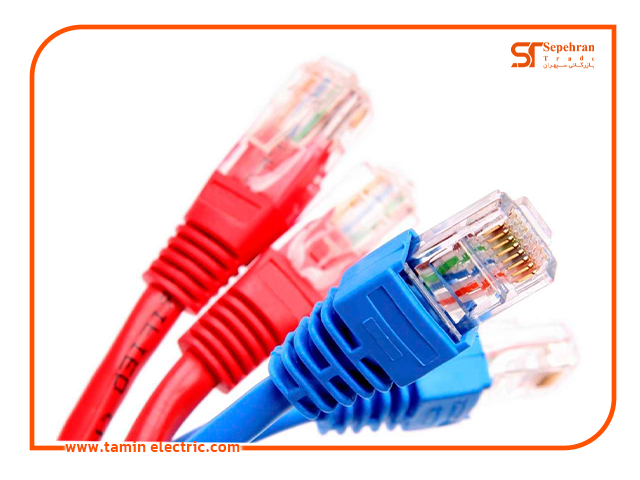

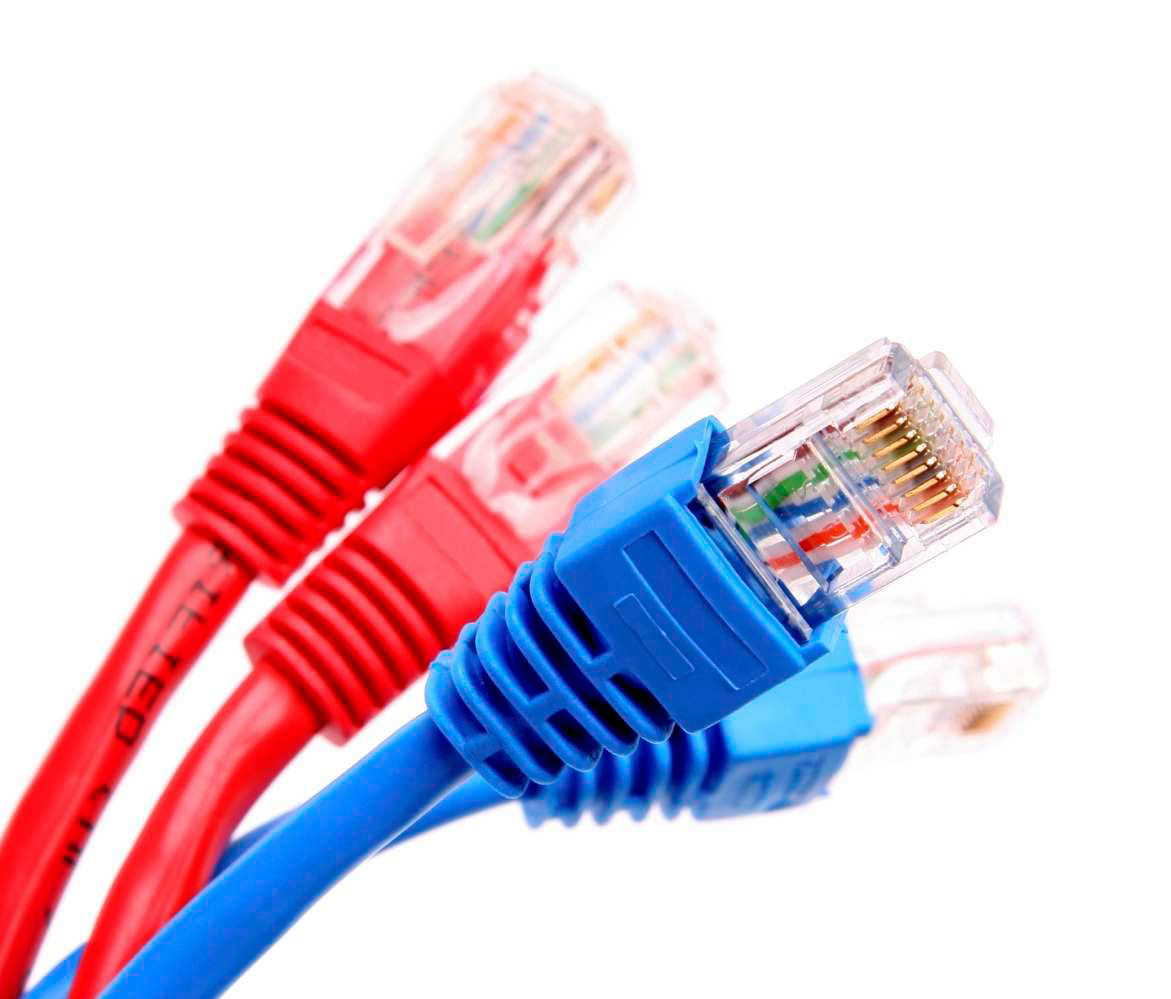

9. سوکت شبکه یا  :RJ45

سوکت شبکه بخشی پلاستیکی که سیم شبکه در آن قرار میگیرد و ارتباط بین سیم ها را بین ابزارها برقرار می‌کند، در دو نوع CAt5 ,CAT6 موجود است نوع CAT6 محل قرار گیری کمی گشادتر جهت قرار گیری سیم شبکه CAT6 که کمی از نوع CAT5 زخیمتر است.



10. آچار شبکه:

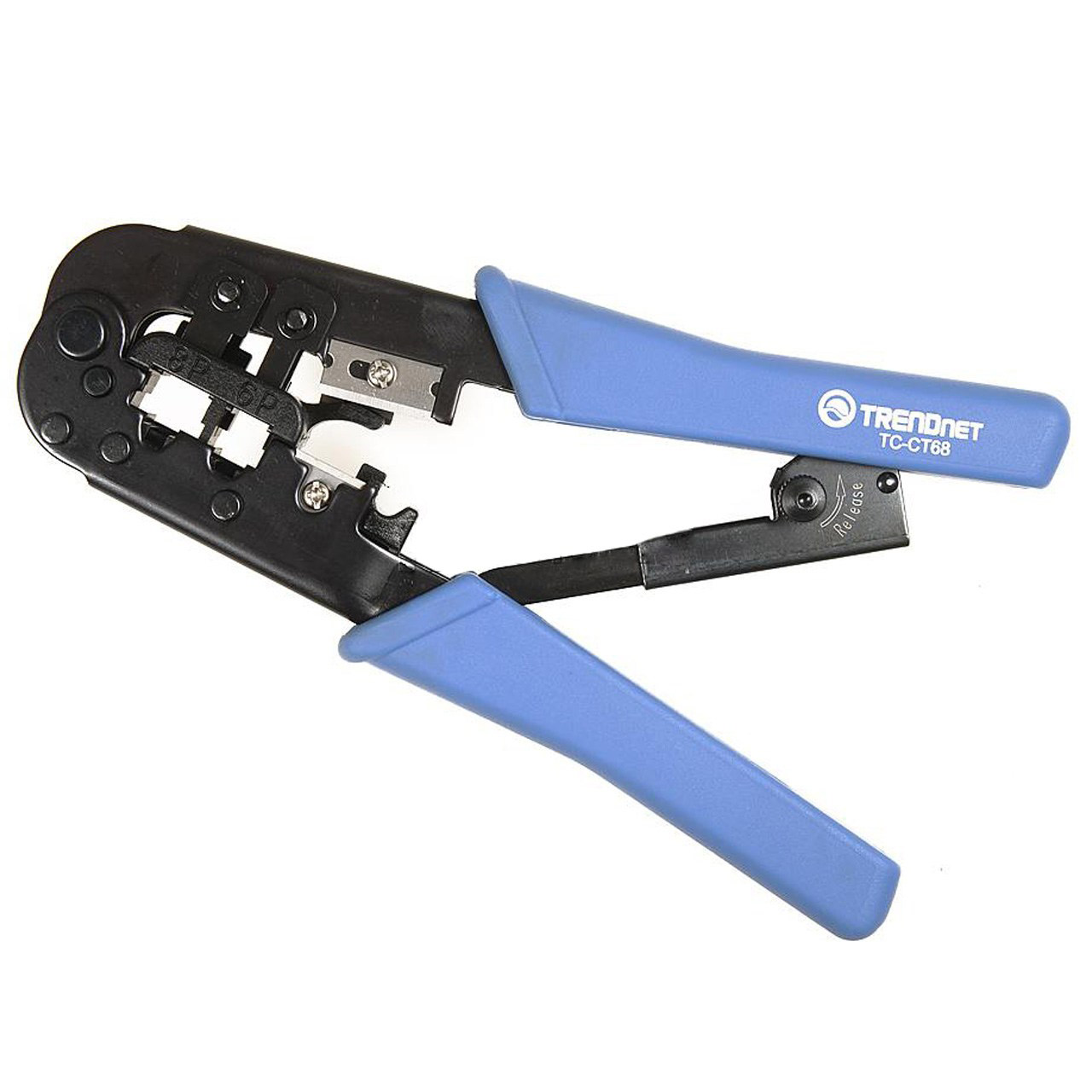

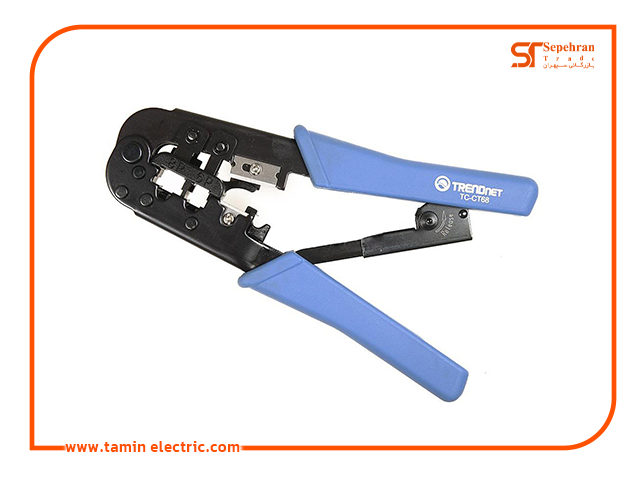

وسیله ایست جهت پرس کردن سوکت شبکه به سیم شبکه اصولا دو قسمت برای پرس در آچار موجود است یکی برای RJ11 که ۶ پین و مورد استفاده در تلفن و مخابرات می‌باشد و یکی ۸ پین جهت پرس RJ45 مورد استفاده در شبکه که علاوه بر فشردن پین‌های شبکه بر روی سیم‌های قرارداده شده قسمت تهدانی سوکت را هم به قلاف محافظ سیم شبکه پرس میکند تا از سوکت جدا نشود.

11. سیم لخت کن یا استریپر:

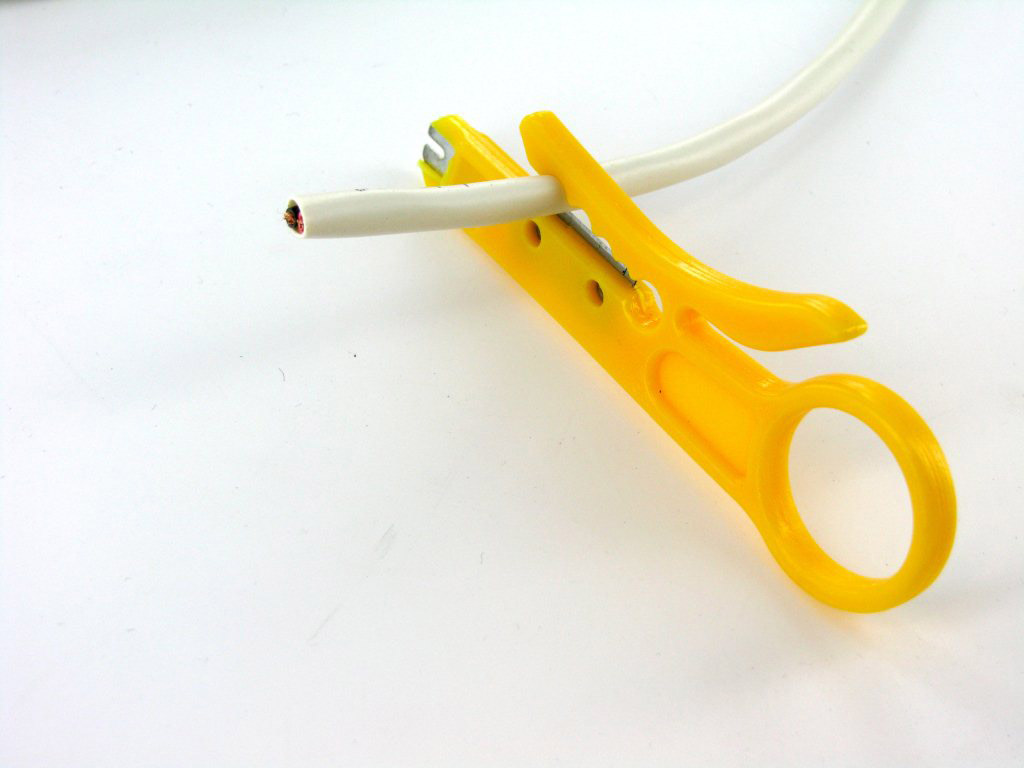

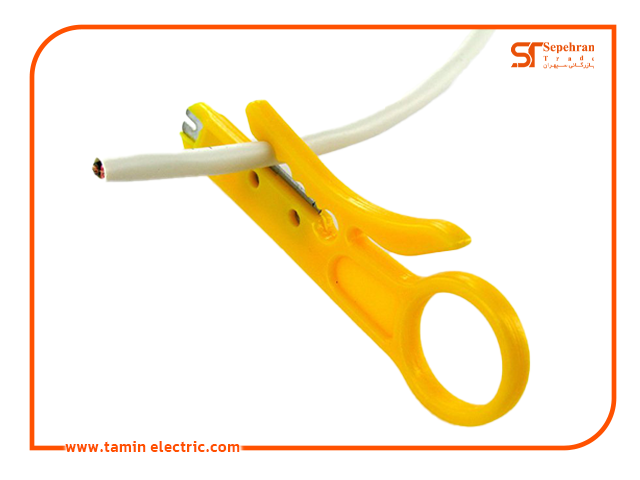

وسیله ای که قلاف محافظ سیم شبکه را برش میدهد، این وسیله در انواع و شکل‌های مختلف موجود است که با قرار دادن سیم داخل آن و چرخاندن بدور سیم قلاف را بدون آسیب رساندن به سیمها جدا میکند.

12. کوپلر شبکه:

کوپلر شبکه رابط شبکه است. شما میتوانید برای افزایش طول کابل شبکه خود از کوپلر استفاده نمایید.

نکات مهم در انتخاب تجهیزات غیر فعال شبکه

1. تناسب با نوع کابل و سرعت شبکه (Cat5e، Cat6 و …)

2. انتخاب جنس مرغوب و استاندارد برای جلوگیری از افت سیگنال

3. استفاده از برندهای معتبر مانند لگراند، نگزنس، اشنایدر، نگزنس و دی-لینک

4. رعایت اصول کابل‌کشی افقی و عمودی

5. تست کامل شبکه قبل از بهره‌برداری

❓ سوالات متداول درباره تجهیزات غیر فعال شبکه

۱. آیا تجهیزات غیر فعال شبکه نیاز به برق دارند؟

خیر، این تجهیزات فقط وظیفه انتقال فیزیکی داده را دارند و نیازی به تغذیه الکتریکی ندارند.

۲. کابل Cat6 بهتر است یا Cat5e؟

کابل Cat6 سرعت انتقال بالاتر و نویز کمتری دارد، اما برای شبکه‌های ساده خانگی، Cat5e نیز کافی است.

۳. آیا استفاده از پچ پنل ضروری است؟

در شبکه‌های بزرگ و سازمانی بله، چون مدیریت کابل‌ها را بسیار ساده‌تر و تمیزتر می‌کند.

۴. تفاوت پچ کورد و کابل شبکه چیست؟

پچ کورد، نسخه‌ی آماده و کوتاه از کابل شبکه است که در دو سر آن کانکتور نصب شده است.

۵. آیا می‌توان تجهیزات برندهای مختلف را ترکیب کرد؟

بله، در بیشتر موارد مشکلی ندارد؛ اما بهتر است برای کیفیت و سازگاری بهتر، از یک برند واحد استفاده شود.
